O circuito mostrado na figura 1 retifica um sinal alternado, fornecendo uma tensão contínua pulsante que pode ser filtrada para eventual uso em referências. O circuito faz uso de um amplificador operacional 741, mas equivalentes podem ser empregados. A fonte deve ser simétrica com tensões maiores do que a tensão de entrada e dependente do tipo de amplificador operacional utilizado. A entrada (-) do 741 corresponde ao pino 2,. A entrada (+ ao pino 3 e a alimentação positiva é feita no pino 4, ficando o pino 7 com a negativa.

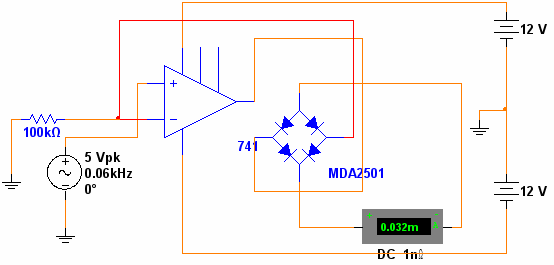

Figura 1 – Retificador com amplificador operacional.
