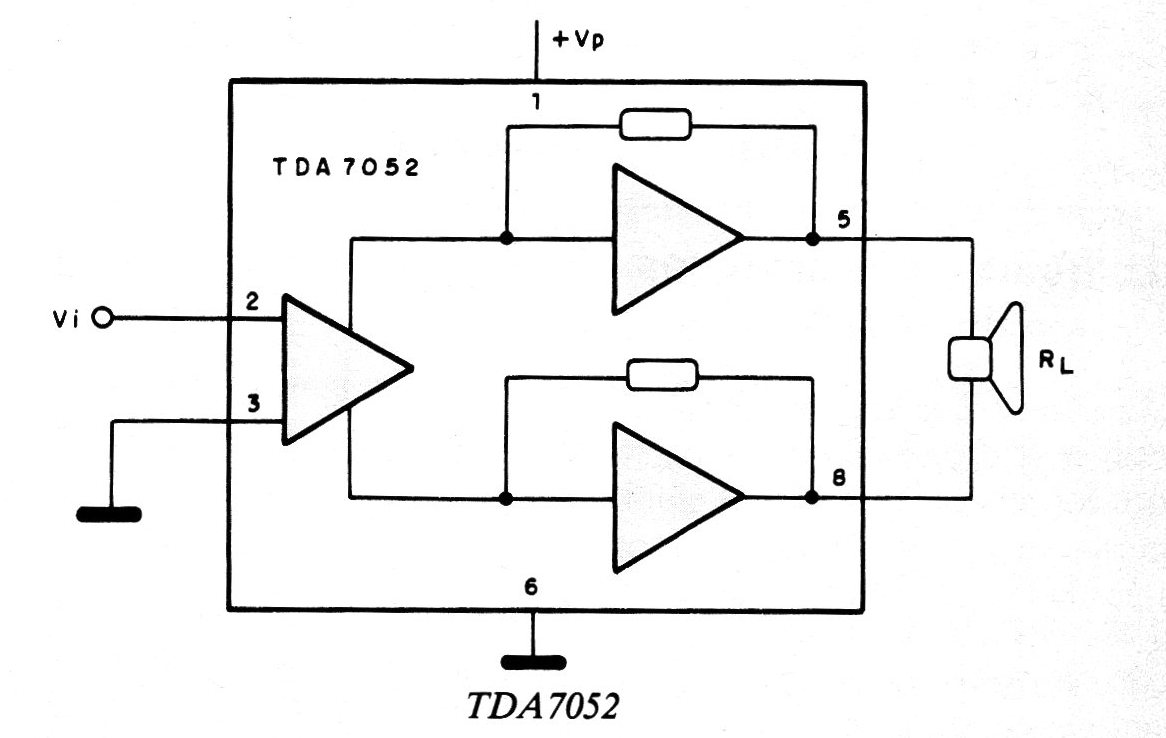

Este integrado consiste num amplificador mono para gravadores e rádios alimentados por bateria. A ligação em ponte da carga permite a operação com baixas tensões sem prejuízo para a potência final. O projeto também reduz o nível de ruído de RF e garante uma excelente estabilidade A dissipação, não maior que 1 W, por outro lado permite sua operação sem necessidade de radiador de calor. Este integrado é apresentado em invólucro DIL de 8 pinos. Vantagens deste integrado:
- Excelente estabilidade
- Proteção na saída contra curto-circuito
- Não necessita de radiador de calor
- Baixo consumo de potência
- Não produz estalidos ao ligar ou desligar
- Faixa de tensões de alimentação de 3 a 15 V.
- Ganho com realimentação fixado em 40 dB (6 V de alimentação e carga de 8 ohms)
Para uma potência de saída de 1,2 W em carga de 8 ohms utiliza-se uma alimentação de 6 V.
