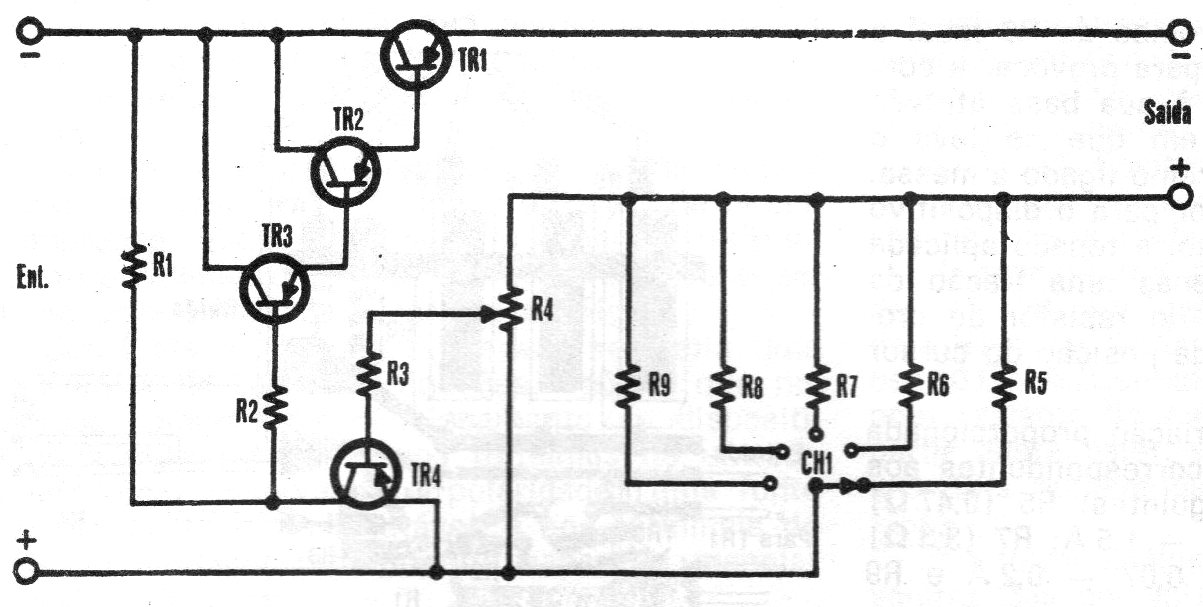

Ligado na saída de uma fonte, este circuito a protege contra sobrecargas, desligando-a quando a corrente atingir determinado valor selecionado na chave de diversas posições. As corrente sensoriadas vão de 0,07 A a 1,5 V, mas os resistores podem ser alterados. Os transistores podem ser trocados por equivalentes modernos com correntes compatíveis.
| Clique na imagem para ampliar |
| Clique na imagem para ampliar |
