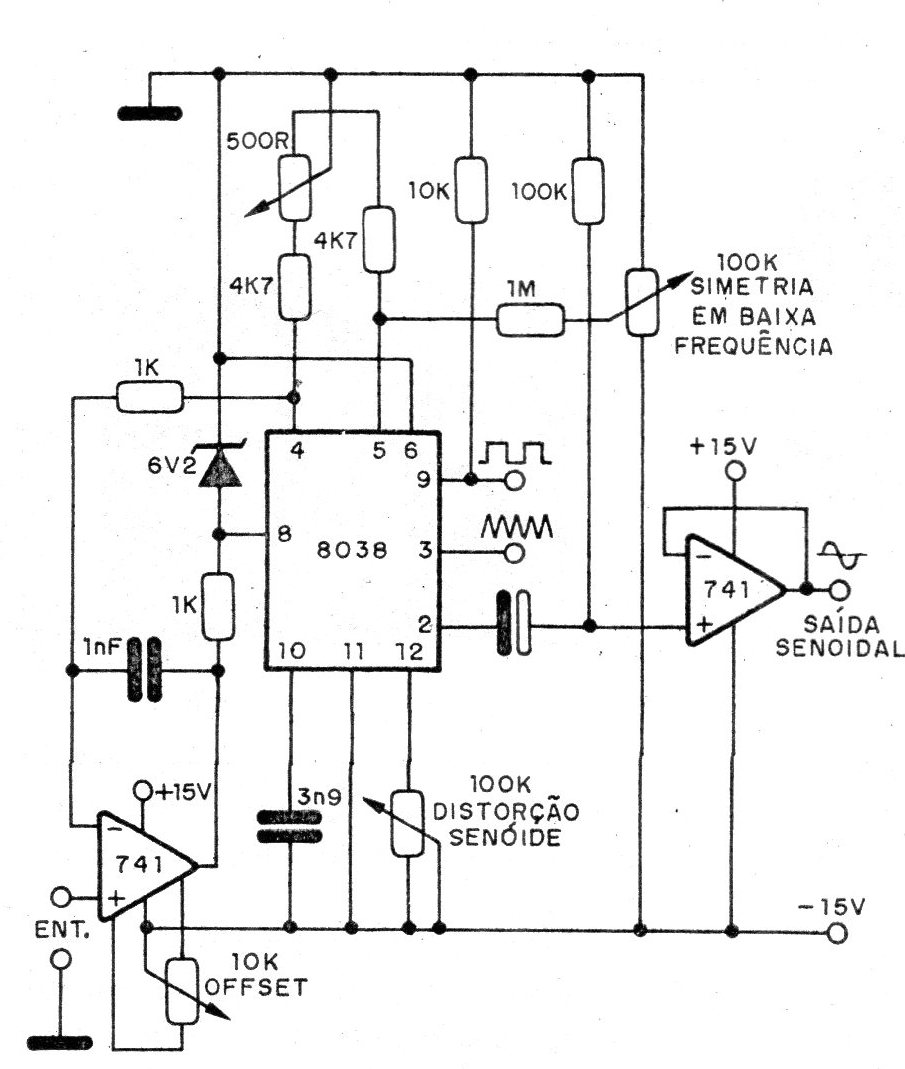

O 8038 é um integrado gerador de formas de onda (senoidal, triangular e retangular) da Intersil que se presta a inúmeras aplicações, como a sugerida abaixo pelo próprio manual do fabricante. Neste circuito temos um VCO (Oscilador Controlado por Tensão) com excelente linearidade que pode ser usado na faixa de áudio com saída senoidal de baixa distorção obtida na saída de um operacional como seguidor de tensão (ganho unitário). A alimentação deve ser feita com fonte simétrica.
| Clique na imagem para ampliar |
