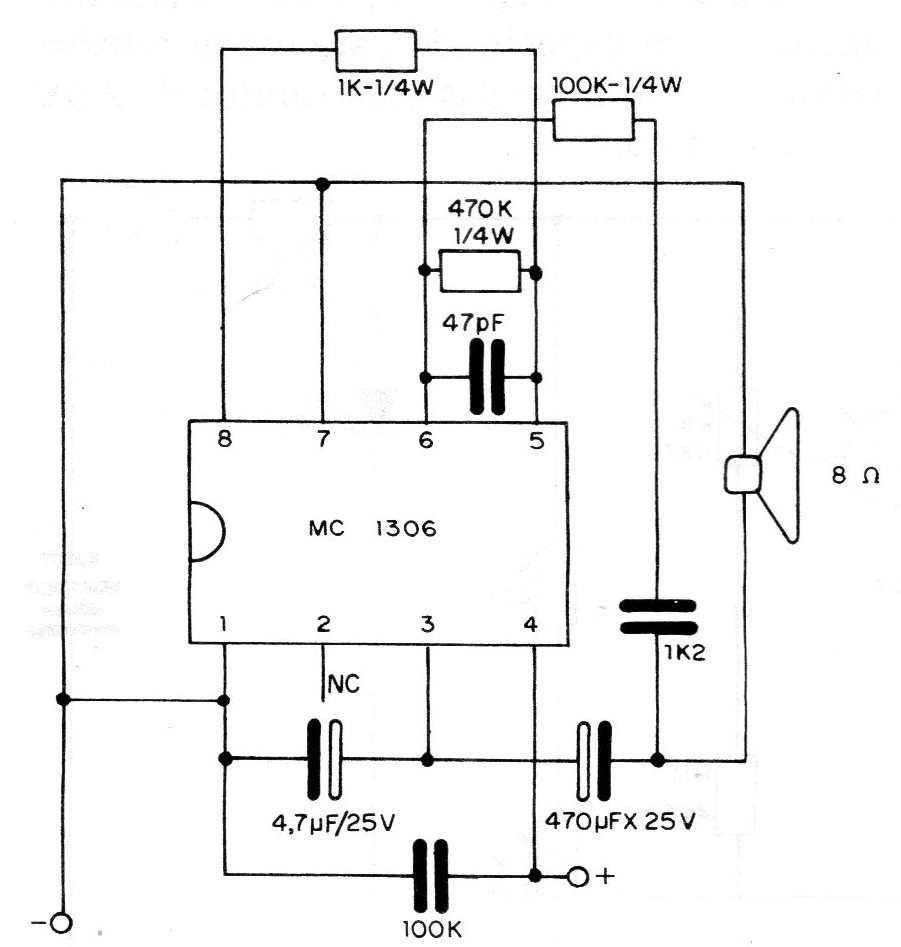

Este circuito é de uma documentação de 1983.O autor nos mostra um circuito experimental de uma sirene com 1 integrado.O integrado usado, se algum leitor o tiver e quiser fazer experiências, é o MC1306. A tensão de alimentação situa-se entre 9 e 12 V.
| Clique na imagem para ampliar |
