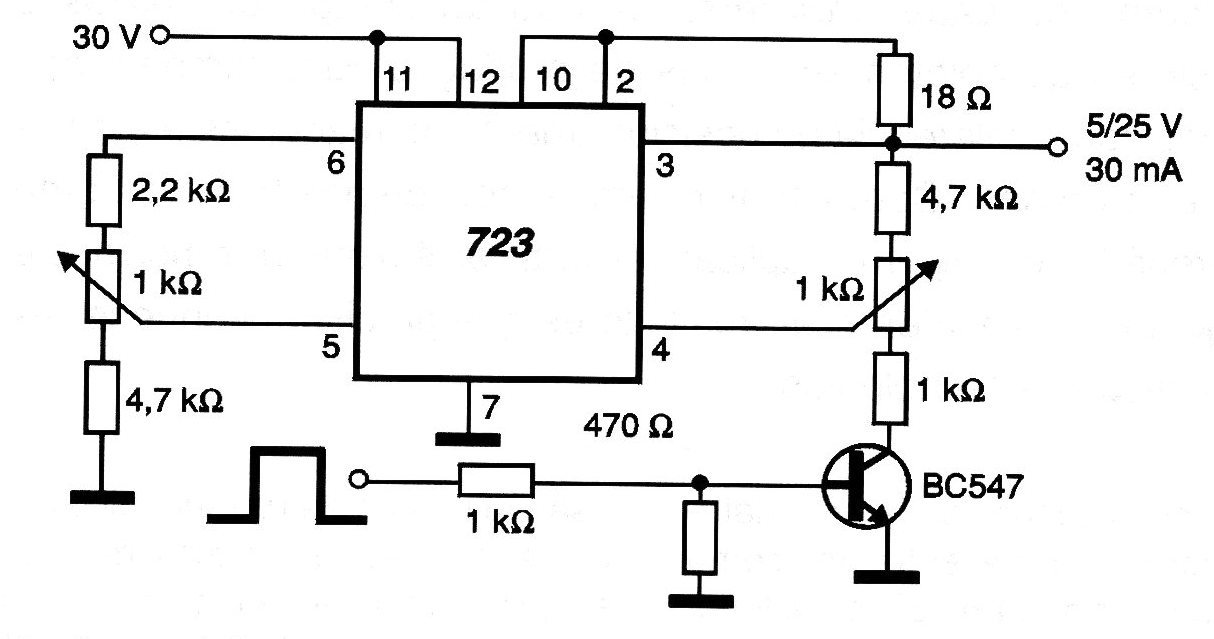

Este circuito apenas gera a tensão que deve ser pulsada numa EPROM para fazer a sua gravação. O pulsar pode ser comandado por um circuito lógico ligado à entrada quando então, o nível 1 aplica o pulso. Este circuito deverá gerar o pulso na largura exigida para cada tipo de EPROM que será gravada. A entrada do circuito é feita com uma tensão de 30 V e o ajuste da tensão exata de pulso deve ser feito nos dois trimpots. Ele também serve de base para uma fonte de alimentação estabilizada de excelente qualidade bastando, para tanto, que etapas de potência com transistores sejam acrescentadas. Acompanhe a figura ao lado.
| Clique na imagem para ampliar |
