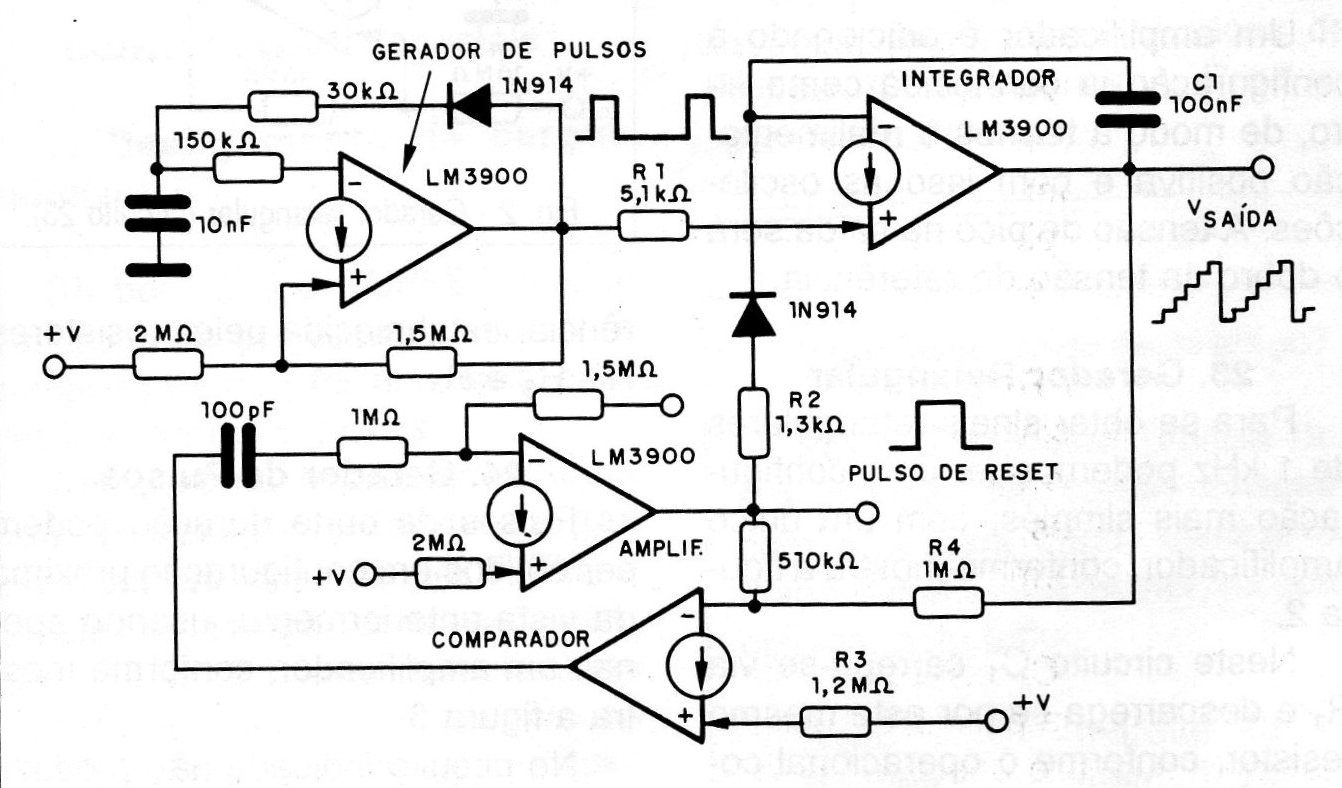

No circuito anterior (CIR8280) os degraus apenas sobem. Para se obter ciclos de subida e descida para o sinal gerado, temos o circuito mostrado na figura. Neste circuito são usados os quatro amplificadores constantes do LM3900. O primeiro amplificador é usado como gerador de pulsos, enquanto o segundo é usado como integrador. Ao mesmo tempo, temos a produção dos pulsos de reset pelos dois outros amplificadores, quando o nível do sinal de saída atinge o máximo pré-determinado para a aplicação.
