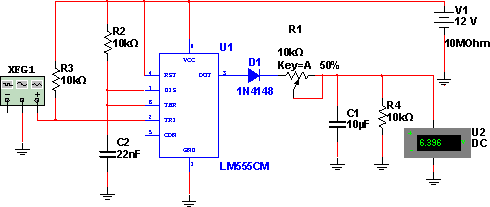

O circuito apresentado converte a frequência dos pulsos negativos aplicados à entrada numa tensão correspondente. Uma aplicação é como conversor frequência-tensão (digital-analógico) para a medida da rotação de motores ou de frequência mecânica de vibração. O circuito pode funcionar com frequências até uns 500 kHz e o valor de C2 assim como de C1devem ser obtidos experimentalmente em função desta frequência. Na simulação pelo Multisim 11.0 aplicamos um sinal retangular de 10 kHz na entrada e obtemos uma tensão analógica de saída, indicada pelo voltímetro. Modifique a frequência de entrada para verificar como o circuito reage e altere os valores dos principais componentes, por exemplo, o ajuste de R1pela tecla A. Este componente ajusta a faixa de tensões de saída em função da frequência de entrada determinando assim a escala do conversor.
Arquivos para download: Simulação e Netlist
