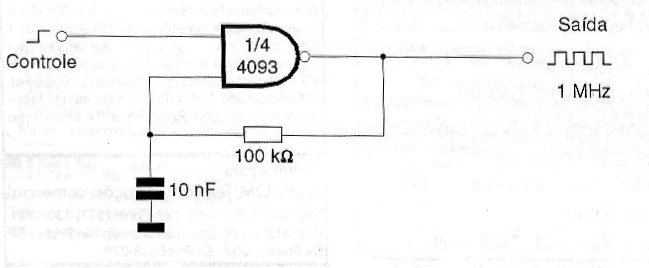

Com a elevação do nível de sinal de controle para 1, ocorre a habilitação deste oscilador que gera um sinal retangular de aproximadamente 1 MHz. Para frequências mais baixas basta aumentar o valor do capacitor. A alimentação pode ser feita com tensões entre 3 e 15 V.
