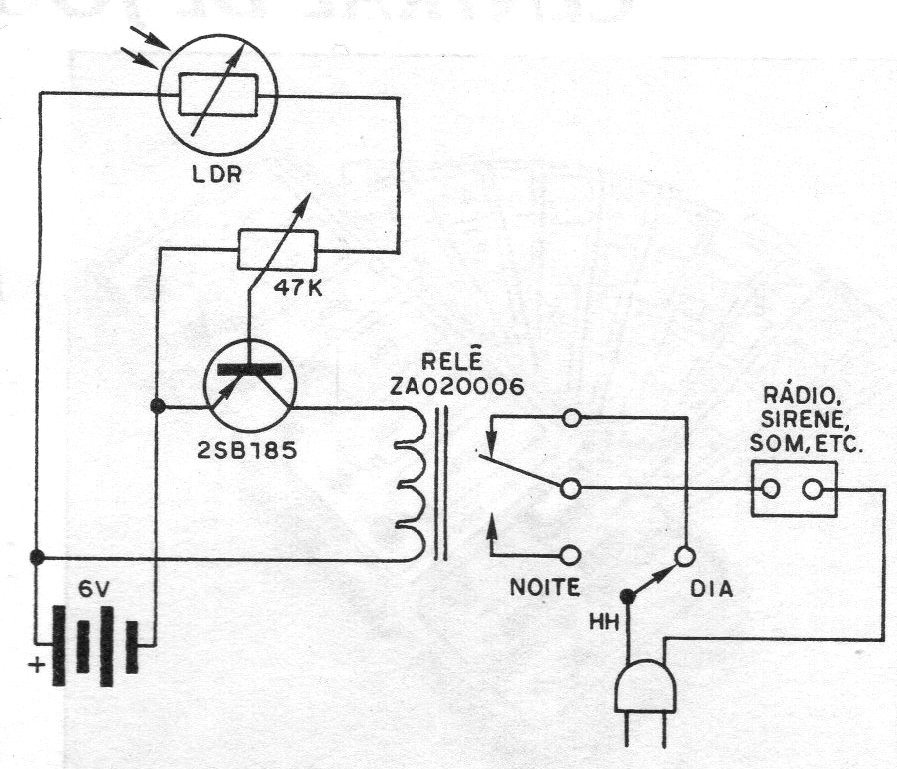

Este circuito é de uma publicação de 1982. Que tal acordar com os primeiros raios de sol? Não, você não precisa de um bom galo para isso! O circuito que damos aqui faz as vezes do galo e acorda você com a claridade do amanhecer, acionando um alarme, o seu rádio de cabeceira ou seja lá o que você quiser...Um LDR é o elemento sensível que, ao receber os primeiros raios da alvorada, aciona um relê. O relê pode então ser usado para ligar qualquer dispositivo que o leitor deseje. Simples de montar e de grande eficiência, este aparelho pode ficar ligado a noite inteira sem perigo de desgaste para as pilhas, em vista de seu baixo consumo.
MONTAGEM
Os Componentes podem ser soldados em uma ponte de terminais que serve como chassi. O LDR ficará num tubo colocado fora de sua casa ou em local que receba somente a luz do amanhecer. Você deve ter cuidado para que a luz de um poste de iluminação ou de outra fonte não venha interferir no funcionamento do aparelho. O potenciômetro de 47 k controla a sensibilidade do circuito e, portanto, a intensidade de luz com que ocorre o disparo. Este potenciômetro deve ser ajustado para o ponto em que, mesmo em dias encobertos, se obtenha o disparo do relê. O relê sugerido é- o ZA 020 006, já que a alimentação do circuito é feita com 4 pilhas comuns (6 V). Para excitar o relê a partir da pequena corrente do LDR, é usado um transistor PNP de uso geral que pode ser o 2SB186, BC557 ou o BD136. Um recurso interessante deste circuito é a chave “dia" - "noite". Na posição “dia" temos a ligação do circuito externo ao anoitecer, ou seja, um interruptor crepuscular. Na posição "noite" temos a ligação do circuito externo ao amanhecer. interpretando de outro modo, na posição “dia" temos a ação de desligar um circuito externo ao amanhecer, e na posição “noite" temos a ação de desligar um circuito externo ao anoitecer. O leitor pode perceber que além de despertador este circuito pode ser usado em outras aplicações como alarme de luz.
