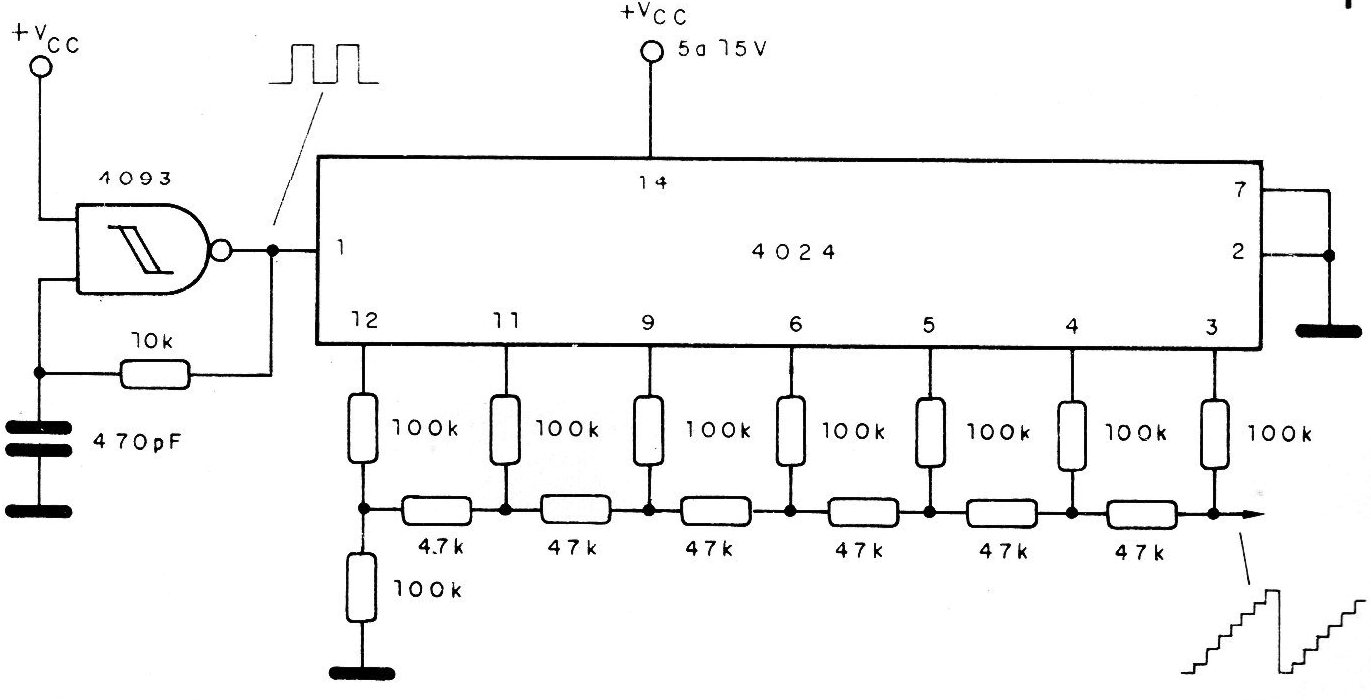

O primeiro circuito, mostrado na figura, gera um sinal escalonado cuja frequencia depende do clock 4093. A frequencia, no caso é dividida pelo número de degraus que são de mesma largura, dados pelos resistores do sistema divisor de tensão. Este circuito pode ser usado em traçadores de curva, instrumentos musicais eletrônicos e em muitas outras aplicações. Para o oscilador a frequencia está em torno de 100 kHz, mas pode ser alterada à vontade deixando-se o capacitor entre 220 pF e 1 uF e o resistor de 4k7 e 1M tipicamente.
