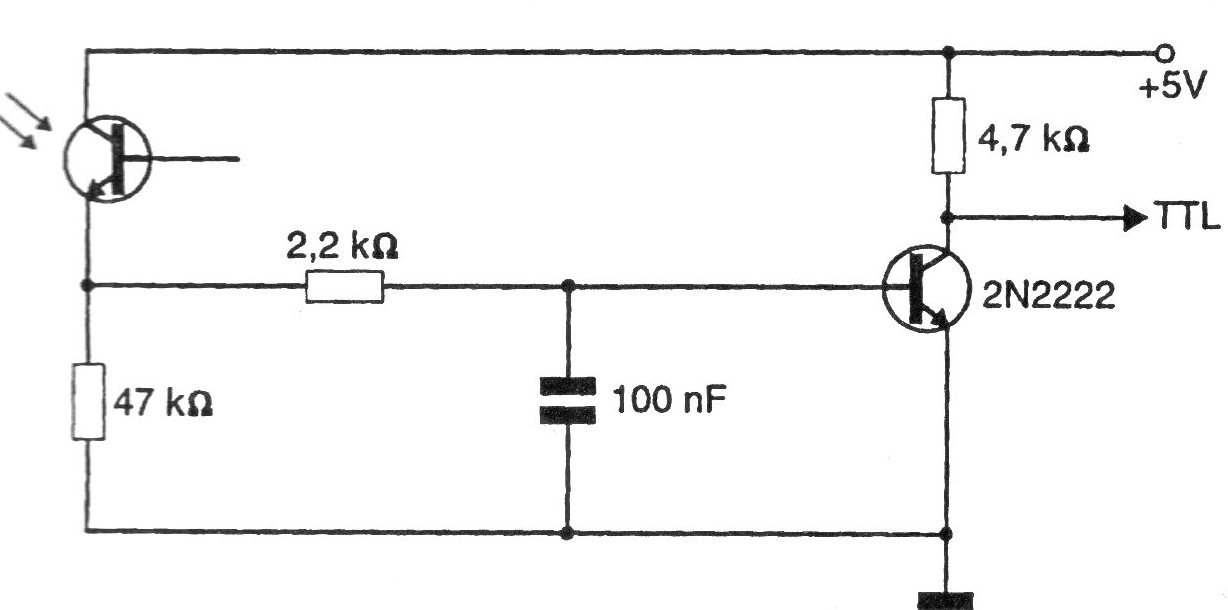

A finalidade deste circuito é excitar uma entrada TTL com pulsos de lz. O foto transistor pode ser de qualquer tipo e a utilização de uma lente depende da sensibilidade desejada. O capacitor de 100 nF deve ser escolhido em função da velocidade de resposta desejada.
| Clique na imagem para ampliar |
