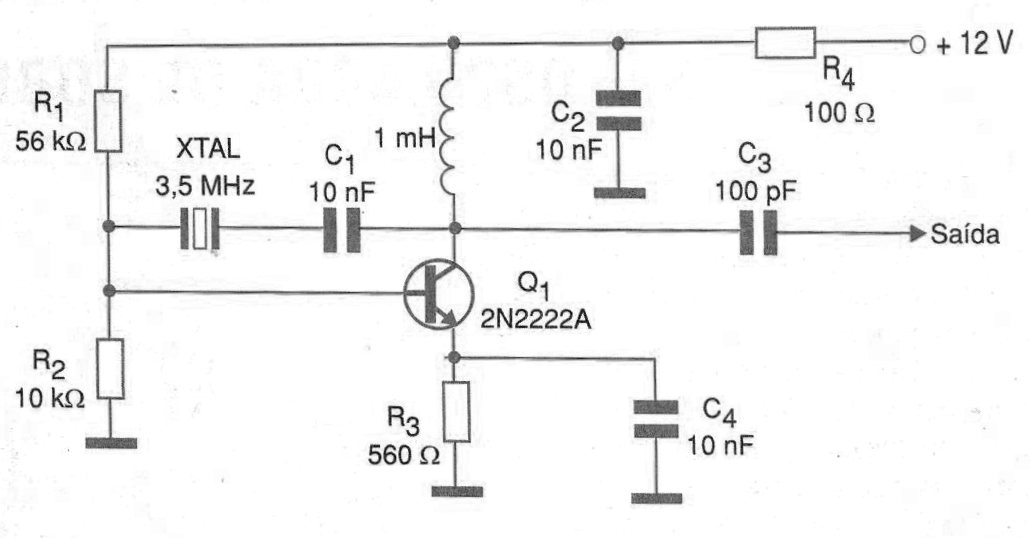

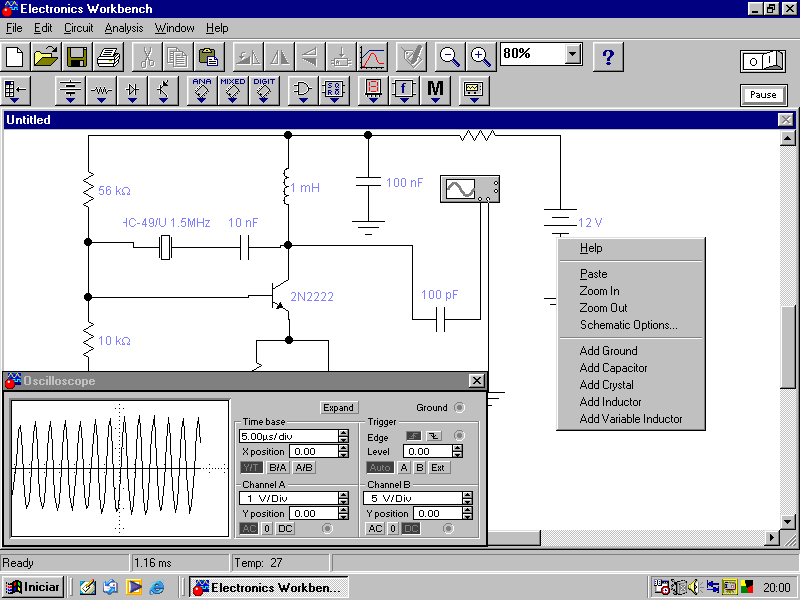

A frequencia original do Oscilador Pierce com transistor bipolar é dada pelo cristal, o qual pode ser alterado na faixa entre 1 MHz e 10 MHz tipicamente. O circuito mostrado na figura3 pode ser alimentado com tensões na faixa de 9 a 12 V, estabilizados. Os capacitores devem ser cerâmicos e o transistor admite equivalentes. Na mesma figura temos a simulação deste circuito no computador utilizando o EWB com um cristal de 1,5 MHz e o osciloscópio virtual para verificação da forma de onda. Veja que o circuito admite outras frequencias de cristal e também transistores equivalentes ao 2N2222, muitos dos quais disponíveis nas bibliotecas dos programas de simulação.
| Clique na imagem para ampliar |
| Clique na imagem para ampliar |
