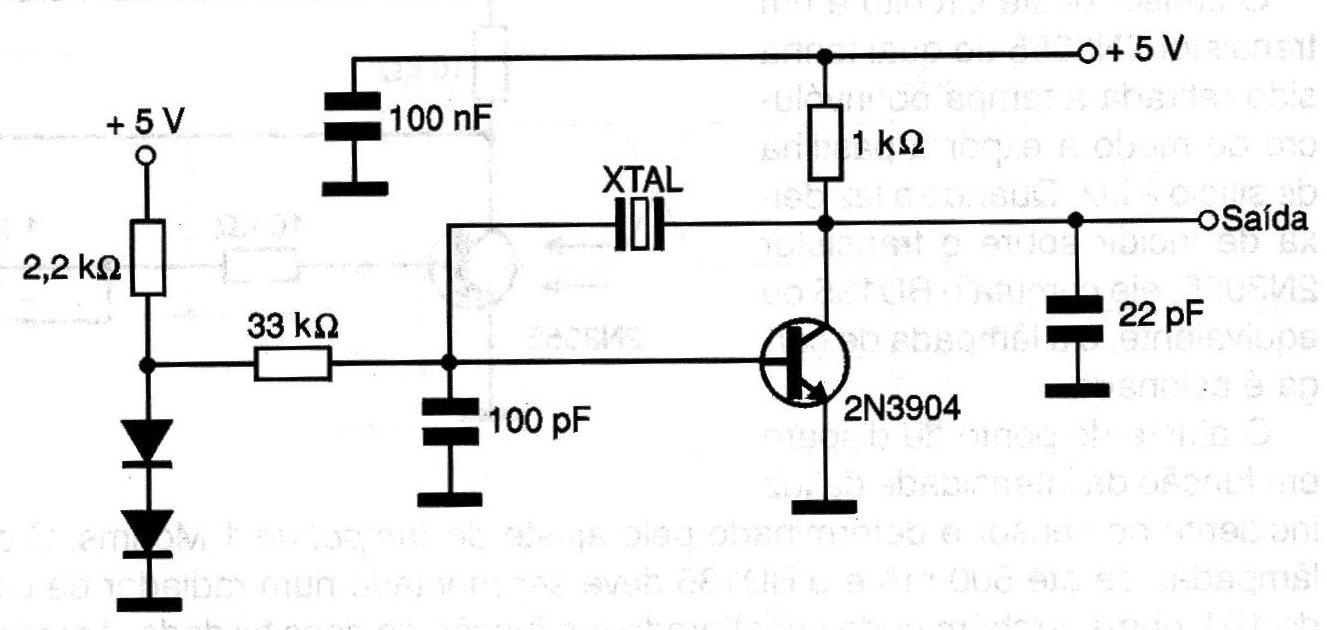

Este oscilador utiliza um transistor de uso geral que pode ter como equivalentes os BC548, BF494 ou 2N2222 e gera um sinal determinado pela frequencia do cristal. Os dois diodos são de uso geral e a tensão de alimentação é de 5 V. Os três capacitores devem ser cerâmicos. Outras frequencias na faixa de 1 a 20 MHz podem ser geradas pelo mesmo circuito.
| Clique na imagem para ampliar |
