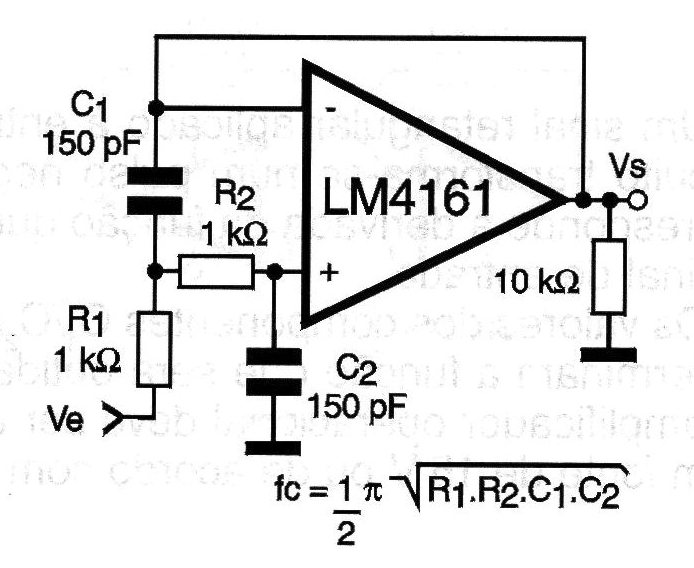

Sinais abaixo de 1 MHz passam por este circuito, que se baseia num amplificador operacional de alta frequência. A fórmula que permite calcular a frequência de corte em função dos componentes é dada junto ao diagrama. A relação de valores entre os resistores e entre os capacitores deve ser mantida. O amplificador operacional deve ser alimentado com fonte simétrica.
