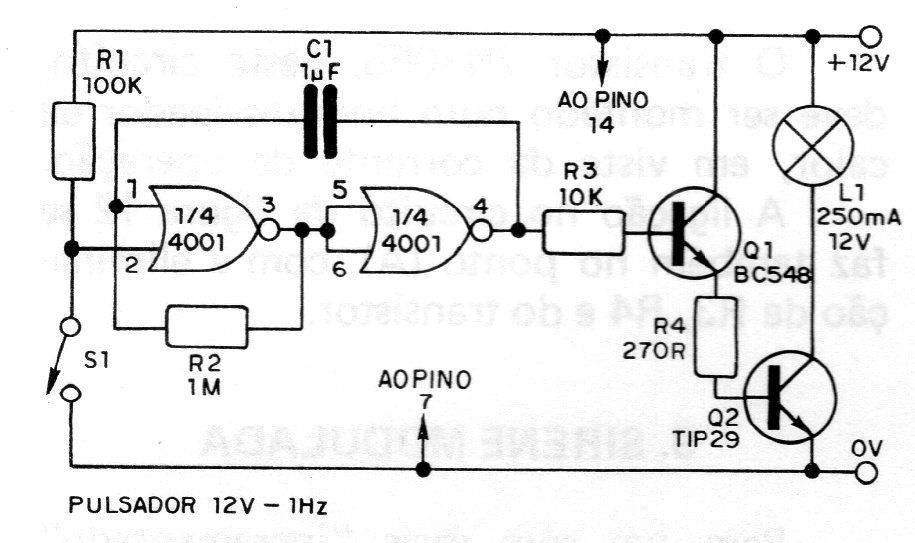

O circuito astável da figura permite obter lampejos na frequência de 1 Hz de uma lâmpada de 250 mA de corrente máxima, sob tensão de 12 V. O circuito pode ser usado como sinalizador para carros, ou em outras aplicações semelhantes. A frequência das pulsações é dada pelo capacitor C1, que pode ser aumentado para intervalos mais longos. Com 10 uF se obtém pulsações com intervalos de 10 segundos. A chave S1 é usada como controle para este circuito, ativando-o sem necessidade de se atuar sobre a alimentação. O transistor Q2 deverá ser montado num dissipador de calor. E válida também a condição de aterramento das entradas não usadas.
