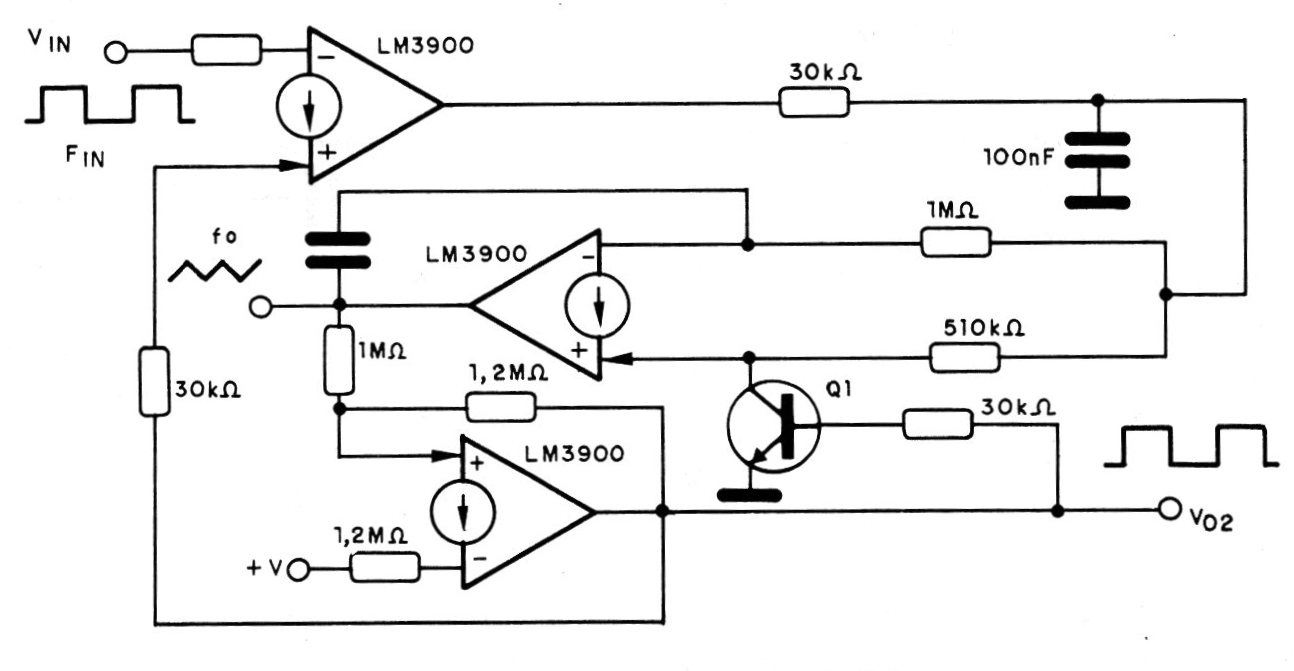

Um circuito de Phase-Loocked Loop com três dos quatro amplificadores de Norton disponíveis no LM3900 é mostrado na figura. Este circuito tem uma frequencia central de aproximadamente 3 Hz. O quarto amplificador disponível no integrado, pode ser usado para aumentar a faixa de reconhecimento do sinal.
