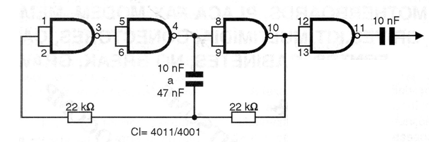

Este injetor de sinais usa um único circuito integrado como oscilador, produzindo sinais retangulares. A alimentação pode ser feita com tensões entre 5 e 12 volts, mas sugerimos 6 volts que podem ser obtidos de 4 pilhas comuns. O negativo de injeção é o pólo negativo da alimentação e o capacitor pode ser alterado para se conseguir uma frequência de acordo com o desejado.
