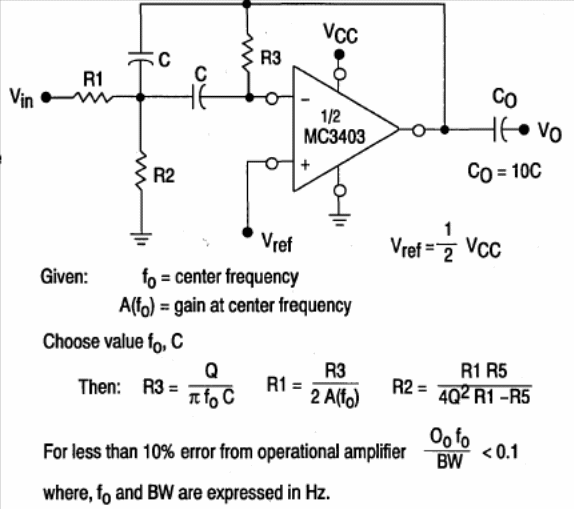

O operacional usado nesta configuração é pouco comum atualmente, mas podem ser usados tipos mais modernos. As fórmulas junto ao diagrama permitem calcular os componentes. O circuito é do LinearInterface ICs da Motorola de 1993.
