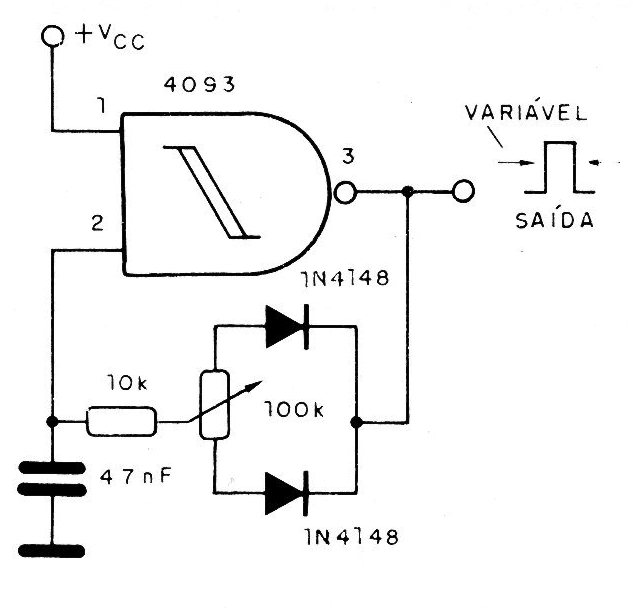

O oscilador apresentado na figura mantém sua frequencia mais ou menos constante numa faixa de ajuste de ciclos ativos entre perto de 0 e 100%. Para os componentes indicados o circuito operará na faixa de áudio, em torno de 10 kHz aproximadamente. O capacitor pode ser alterado na faixa de 1 nF até 1 pF para obtermos outras frequencias de operação. A troca do resistor de 1ok por um potenciômetro de 100 k em série com um resistor de 4k7 permite o ajuste simultâneo da frequencia, mas a faixa de ciclos ativos ficará modificada.
