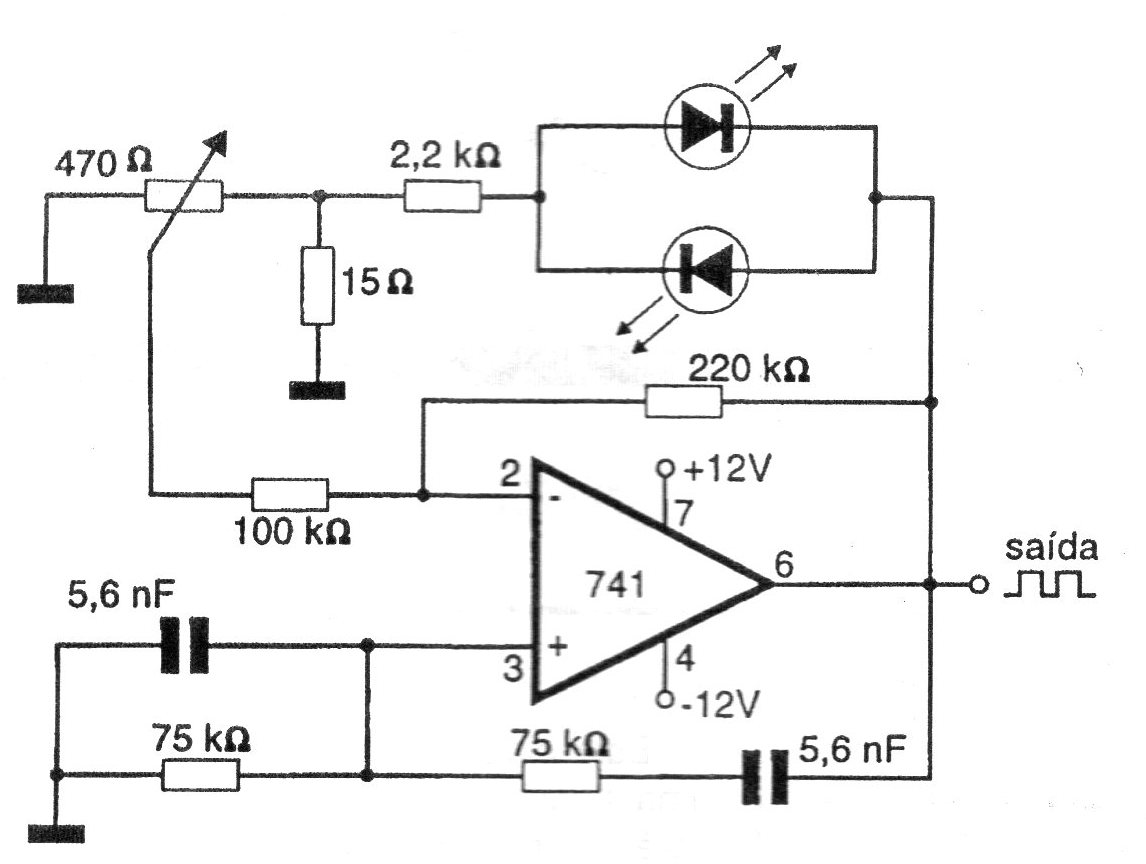

Este oscilador gera um sinal de aproximadamente 400 Hz, que tem sua simetria ajustada por meio do potenciômetro. A frequência depende dos capacitores de 5,6 nF que podem ser alterados para obtenção de outros valores de saída. Observe que a fonte utilizada deve ser simétrica. A regulagem de realimentação que determina a simetria é obtida por um par de LEDs em oposição.
