Este circuito produz dois sinais de áudio com fases opostas a partir de um sinal de áudio de entrada. No caso, temos sinais de 200 mV de saída, que servem para a excitação de etapas de áudio em contrafase ou simetria complementar. O transistor é o BC548 ou qualquer equivalente de uso geral e a alimentação deve ser feita com uma tensão de 12 V.

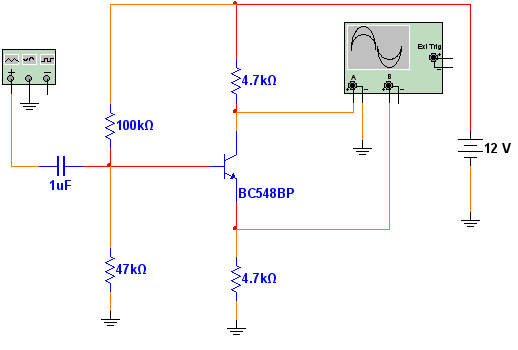

Figura 1 – Inversor de fase com 1 transistor.

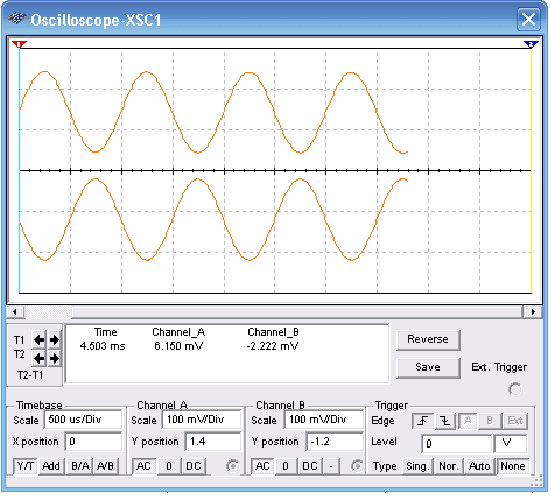

Na figura 2 temos as formas de onda obtidas nas duas saídas do circuito quando é excitado por um sinal gerado pelo gerador de funções do Multisim. A imagem é obtida no osciloscópio virtual do Multisim.
Figura 2 – Sinais de fases opostas obtidos no circuito.
O circuito se presta a aplicações em áudio e a faixa passante é determinada pelo capacitor de entrada.
Clique aqui para baixar a simulação e a netlist para eventual uso do circuito como parte de outros projetos.
