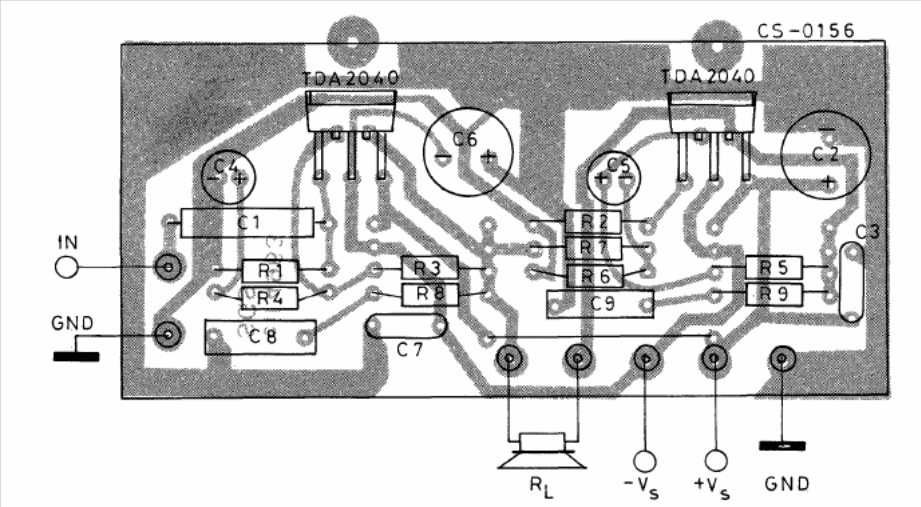

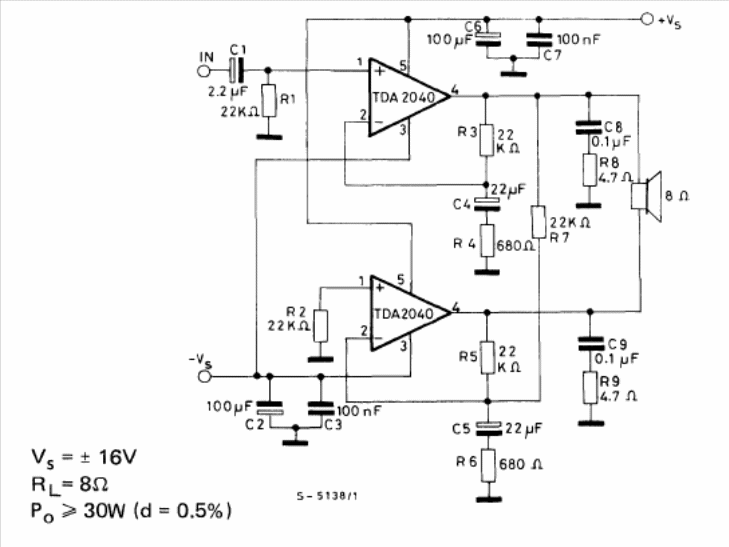

Encontramos este amplificador no manual de circuitos integrados lineares da SGS de 1982. O circuito deve ser alimentado por fonte simétrica de 16 V e a carga é de 8 ohms. A placa de circuito impresso é fornecida em figura junto ao diagrama.
