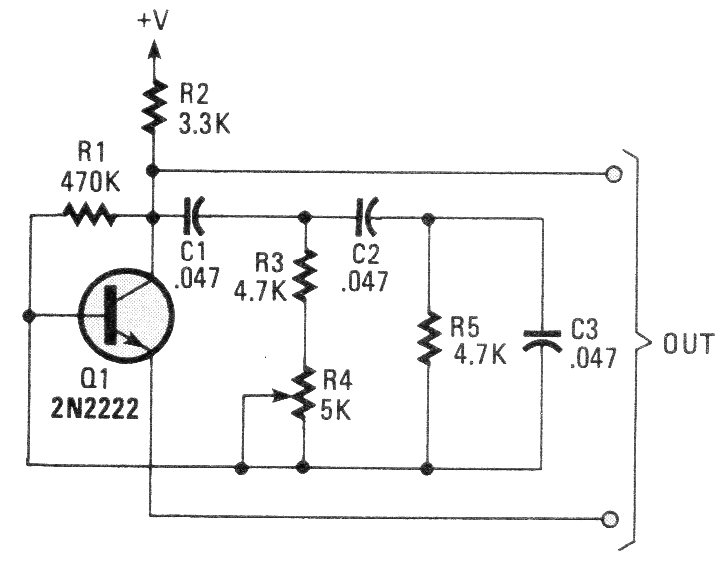

Este circuito tradicional de oscilador por deslocamento de fase foi encontrado numa documentação dos anos 80. A alimentação pode ser feita com tensões de 9 a 15 V e o sinal gerado é senoidal. A frequência depende de C1, C2 e C3.
| Clique na imagem para ampliar |
