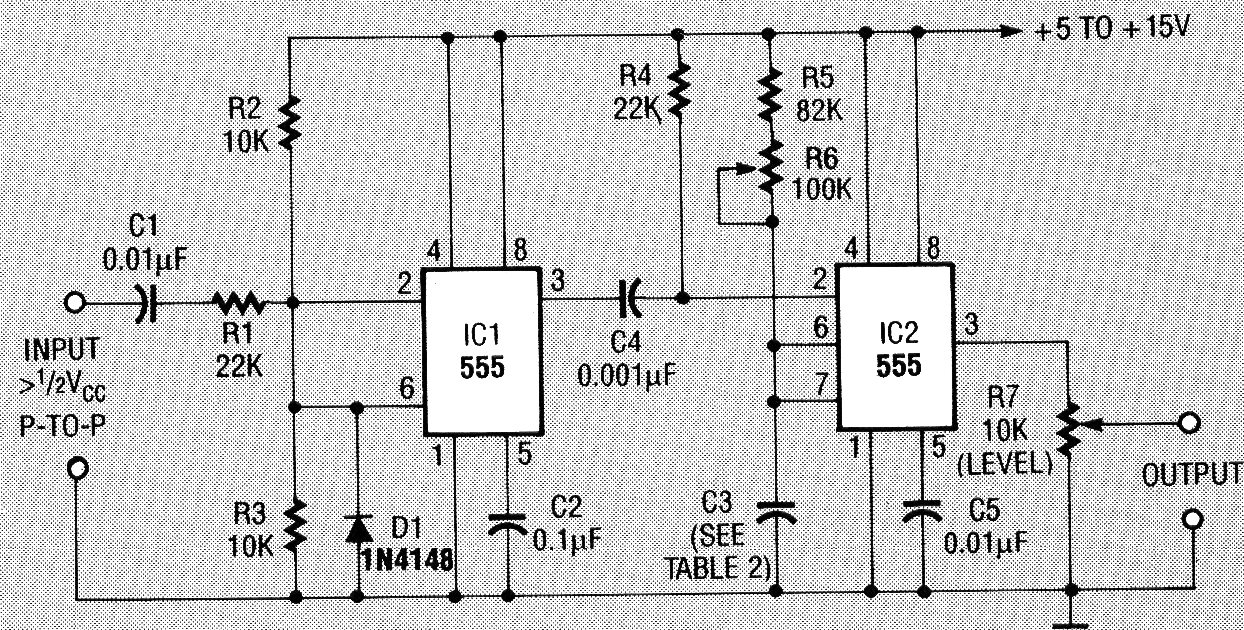

Este gerador pode ser disparado por sinais de qualquer forma de onda. A duração do pulso é ajustada em R6 e depende de C3. O circuito é de uma Poptronics do ano 2000. C3 pode ter valores entre 1 nF e 100 nF tipicamente.
