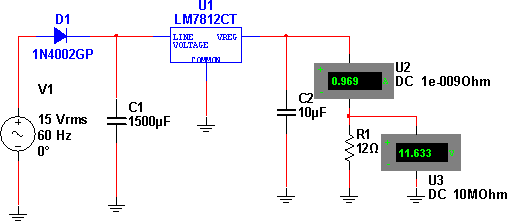

A fonte de 12 V dada a seguir é das mais tradicionais, empregando o conhecido regulador positivo de tensão 7812. Esta fonte pode fornecer 12 V de saída a uma carga sob corrente até 1 A. Na simulação colocamos uma carga de 12 ? e vemos que a corrente será próxima de 1 A, para uma tensão aplicada de 11,633 V. V1representa o secundário de um transformador de 15 + 15 V x 1 A. O circuito integrado deve ser montado num bom radiador de calor.
![Fonte de 12 V x 1 A Fonte de 12 V x 1 A](/images/stories/circuitos/ne0192_01.gif)
Fonte de 12 V x 1 A

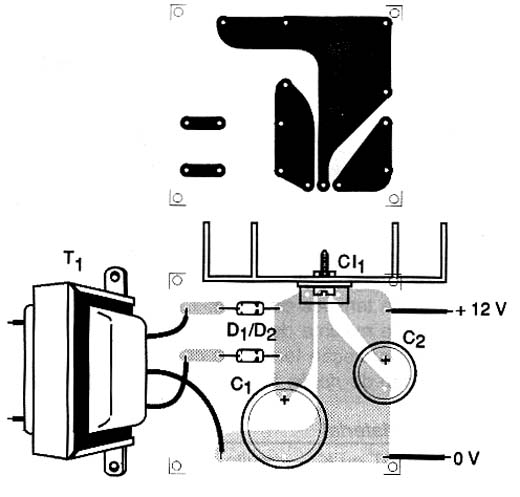

A seguir a placa de circuito impresso com o transformador.
![Sugestão de placa de circuito impresso da fonte. Sugestão de placa de circuito impresso da fonte.](/images/stories/circuitos/ne0192_02.jpg)
Sugestão de placa de circuito impresso da fonte.
Arquivos para download: Simulação e Netlist
