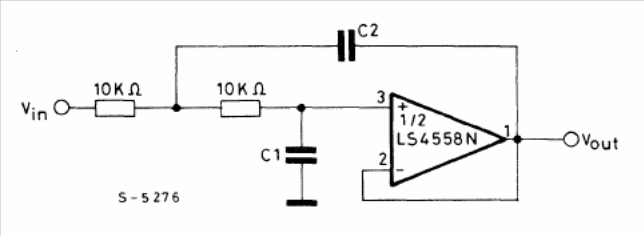

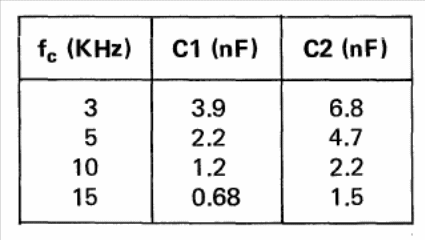

Encontramos este circuito no manual de circuitos integrados lineares da SGS de 1982. O circuito integrado usado é semelhante a um duplo 741. A tabela dá os valores dos capacitores para diferentes frequências de corte. A fonte deve ser simétrica de 6 a 12 V.
