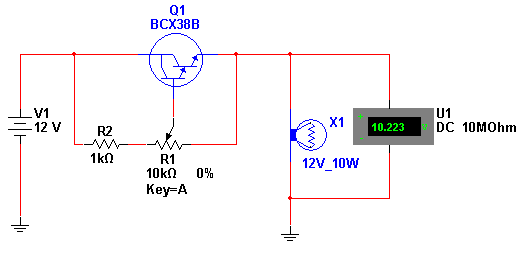

O circuito apresentado consiste num controle linear de potência utilizando um transistor Darlington. A vantagem de se usar um Darlington é que a corrente no resistor e no potenciômetro podem ser muito baixas, e assim componentes comuns podem ser usados. No caso, a corrente de carga depende do transistor usado. Tipos como o TIP115 podem controlar até 1 A e o TIP125 até 3 A. Na simulação, o potenciômetro pode ser ajustado pela tecla A. Atuando-se sobre ela vemos que a tensão na carga vai variar de 0 V a até 10,223 V. A queda de tensão de 1,8 V no transistor pode ser compensada por uma tensão maior de entrada. Neste circuito a carga é a uma lâmpada que precisa de uma corrente de aproximadamente 1 A.
Arquivos para download: Simulação e Netlist
