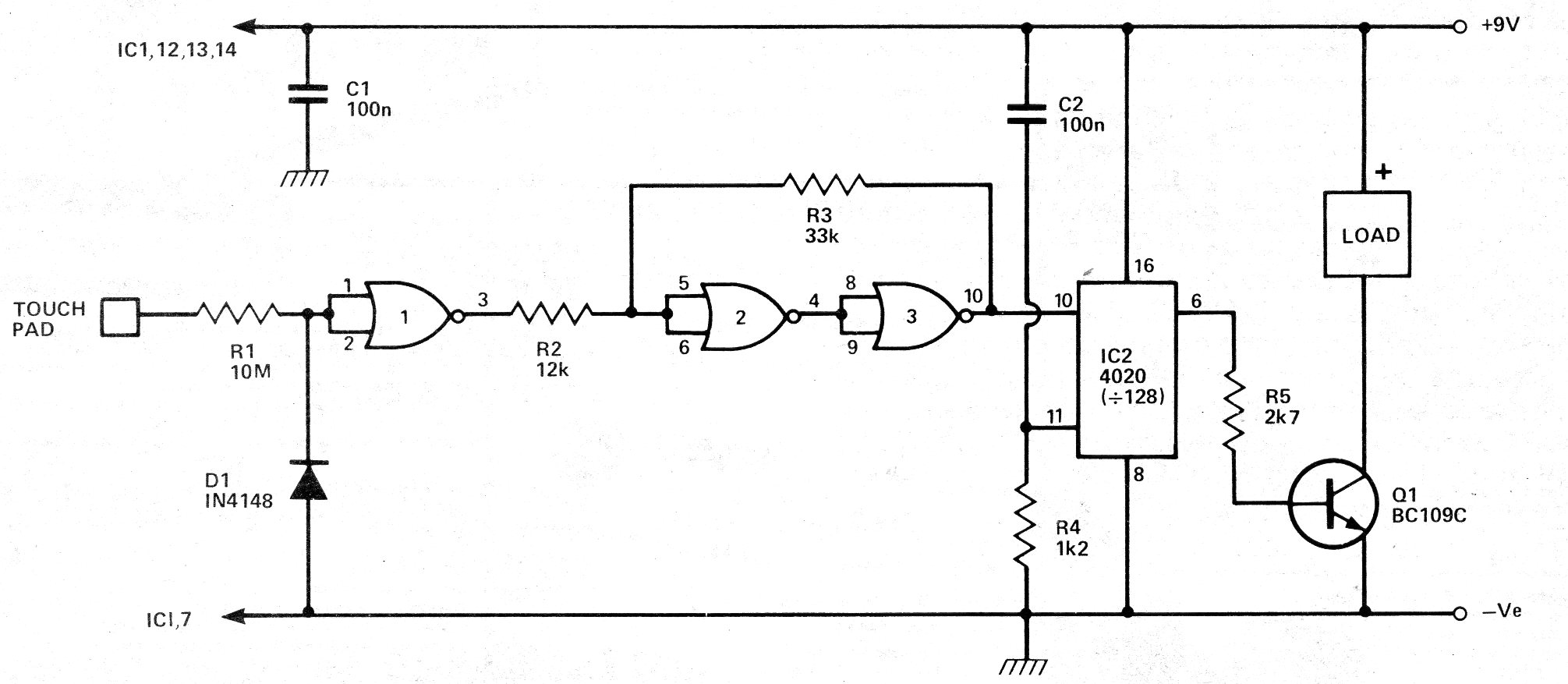

Esta simples chave de toque CMOS com ação biestável não deve ser alimentada por fonte sem transformador. O circuito foi encontrado numa documentação de 1979, podendo na realidade ser alimentado por 6 ou 9 V, conforme o relé utilizado. O cabo ao sensor deve ser curto.
| Clique na imagem para ampliar |
