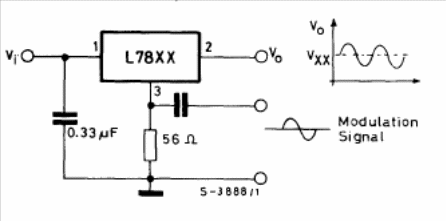

Com este circuito é possível obter uma tensão modulada em amplitude com corrente máxima de 1 A usando sinais de áudio, conforme mostra o gráfico junto ao circuito. O L78xx é equivalente ao 78xx comum e o circuito foi encontrado no manual de circuitos integrados lineares da SGS de 1982. O circuito integrado deve ser montado em radiador de calor.
