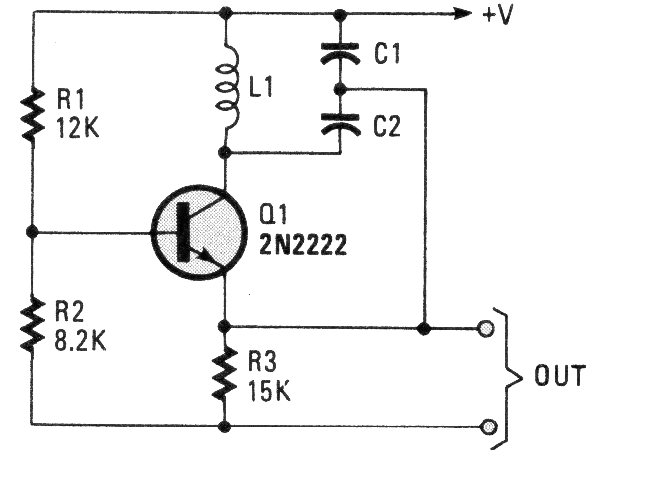

A frequência deste oscilador depende da bobina e dos capacitores C1 e C2. Para 1 MHz L1 é formada por 80 espiras de fio 28 num tubo de 1 cm e C1 e C2 de aproximadamente 220 pF. A tensão de alimentação pode ficar entre 9 e 12 V.
