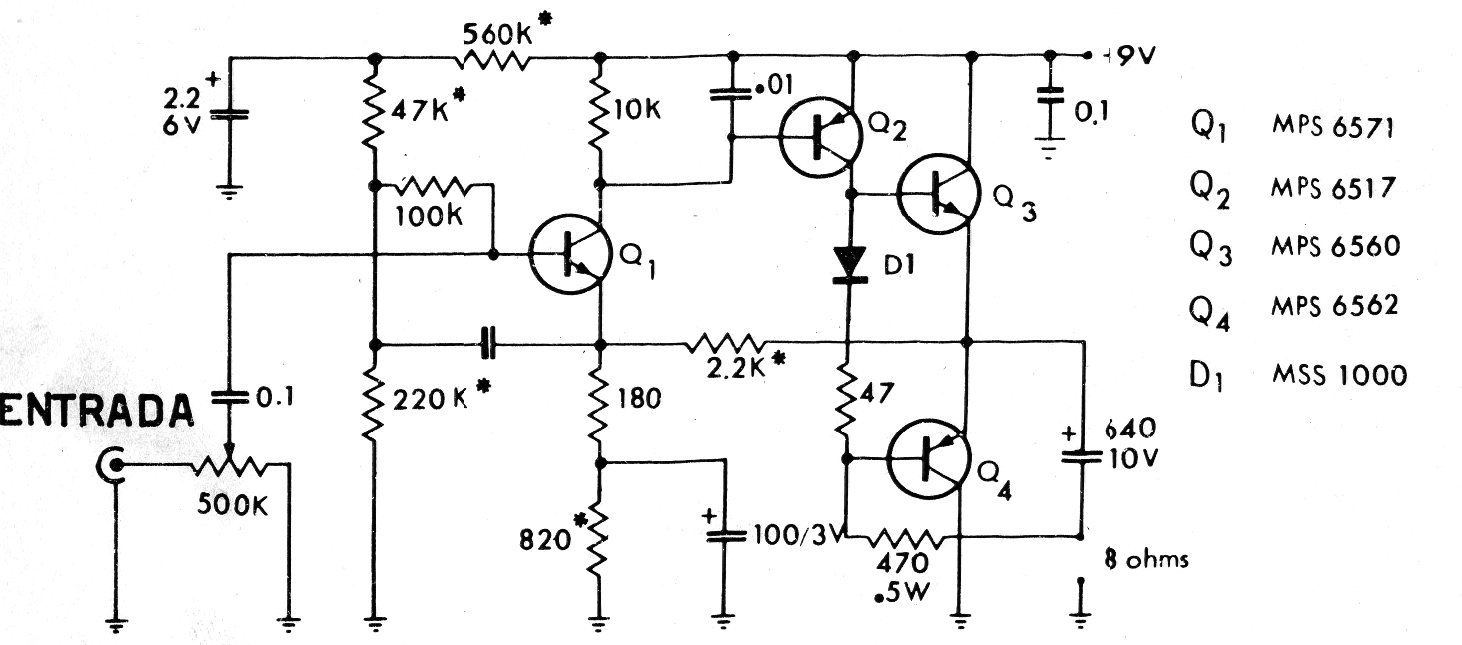

Este amplificador foi encontrado num manual de amplificadores da Motorola de1972. Os transistores não são mais comuns atualmente, mas podemos usar o par BD135 e 136 para a saída e os BC548 e BC558 para os demais. A distorção é de 10% com 1 W e a resistência de entrada de 300k. A faixa passante vai de 40 a 40 000 Hz com uma corrente máxima de 160 mA.
| Clique na imagem para ampliar |
