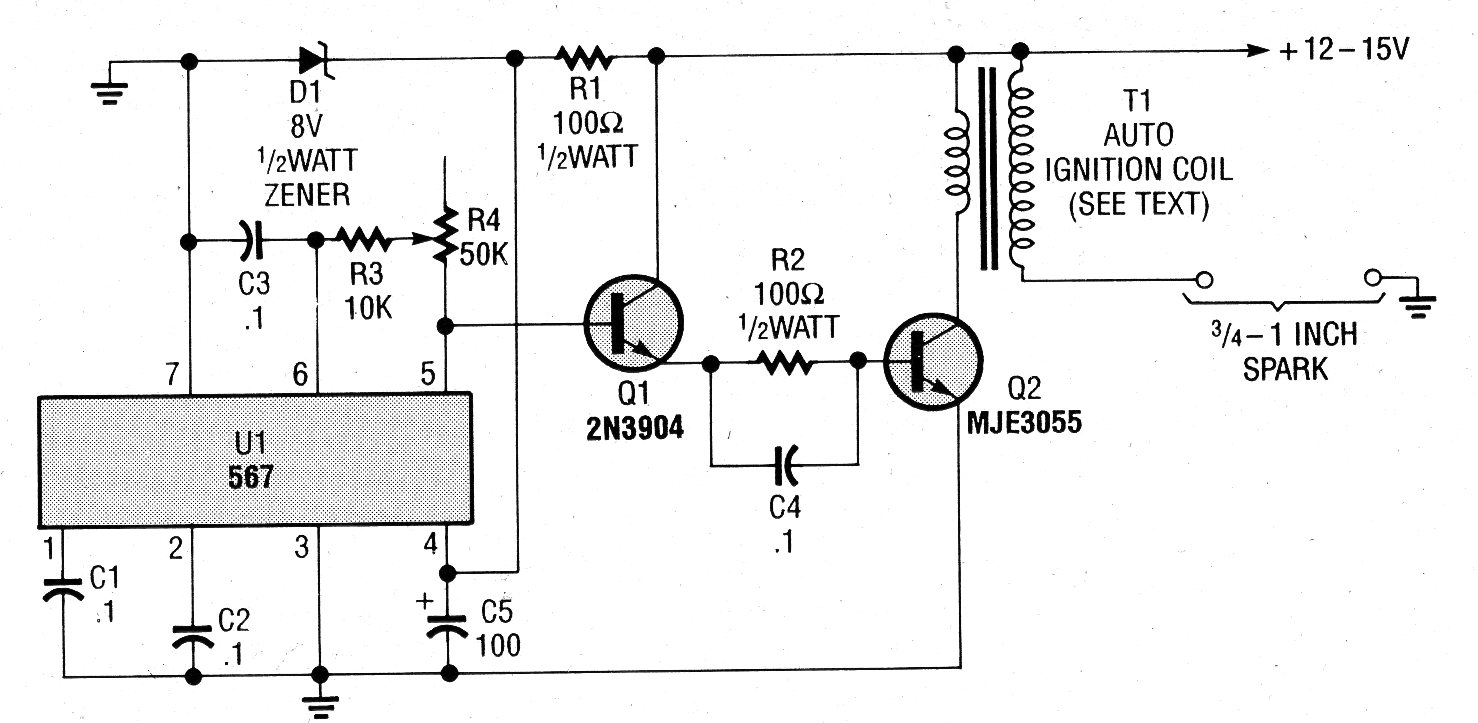

Este circuito gera sinais de tensões na faixa dos 5 000 aos 30 000 V com uma bobina de ignição de automóvel. O transistor Q1 pode ser um BD135 e a alimentação é feita com fonte de 12 a 15 V e corrente de pelo menos 3 A. Encontramos este circuito numa Poptronics de 1992.
| Clique na imagem para ampliar |
