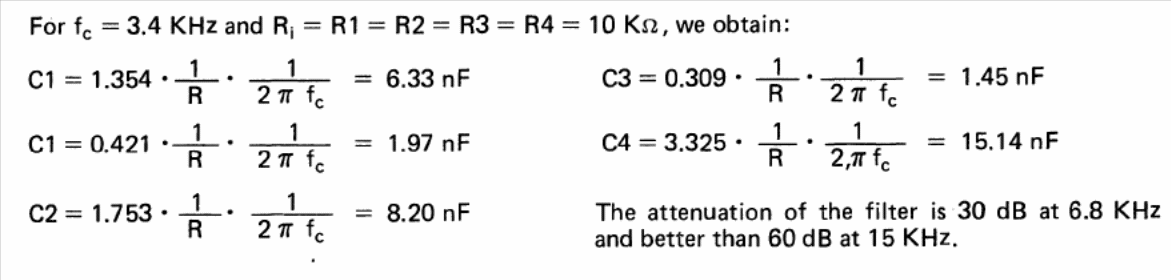

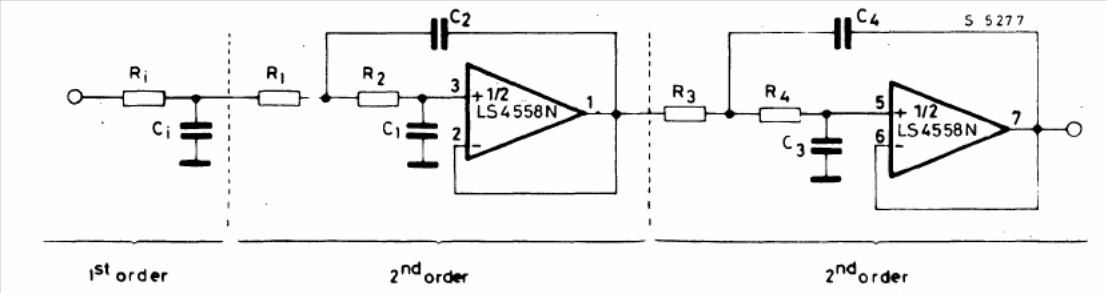

Encontramos este circuito no manual de circuitos integrados lineares da SGS de a982. O circuito integrado usado é um duplo741. A fonte deve ser simétrica e pelas fórmulas junto ao diagrama os componentes podem ser calculados para outras frequências.
| Clique na imagem para ampliar |
| Clique na imagem para ampliar |
