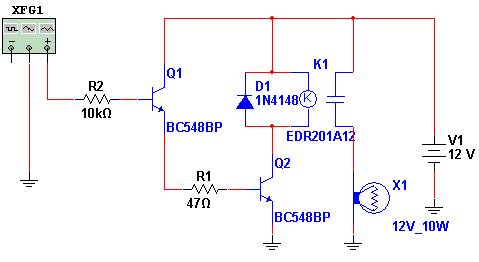

Uma corrente muito pequena, da ordem de centenas de microampères, é suficiente para excitar um relé com o circuito Darlington apresentado. O circuito funciona com relés de 6 a 12 V com correntes máximas de 100 mA. O acionamento ocorre com uma tensão positiva de pelo menos 1,5 V. Na simulação, um gerador de funções é ligado à entrada para produzir pulsos intervalados que fazem a lâmpada acender e apagar conforme o relé feche e abra seus contatos. A carga máxima controlada depende apenas dos contatos do relé usado.
Excitador sensível de relé - 2.
Arquivos para download: Simulação e Netlist
