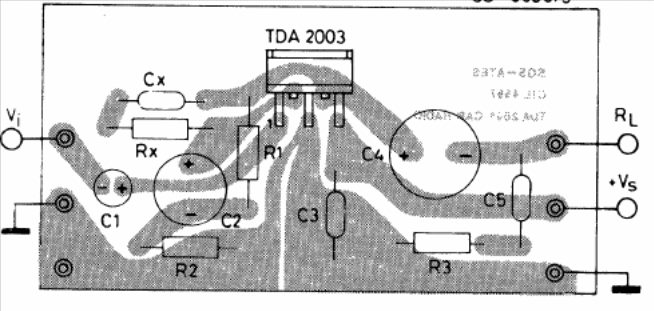

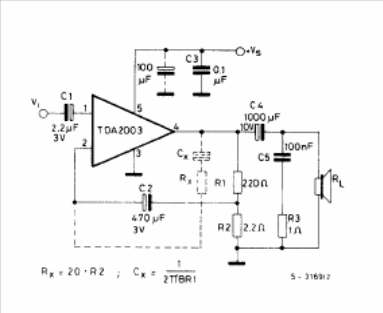

Este amplificador para o carro foi encontrado no manual de circuitos integrados lineares da SGS de 1982. O circuito pode ser alimentado por tensões de 8 a 18 V e a impedância da carga pode ficar entre 2 e 8 ohms. A placa de circuito impresso é dada junto ao diagrama.
| Clique na imagem para ampliar |
