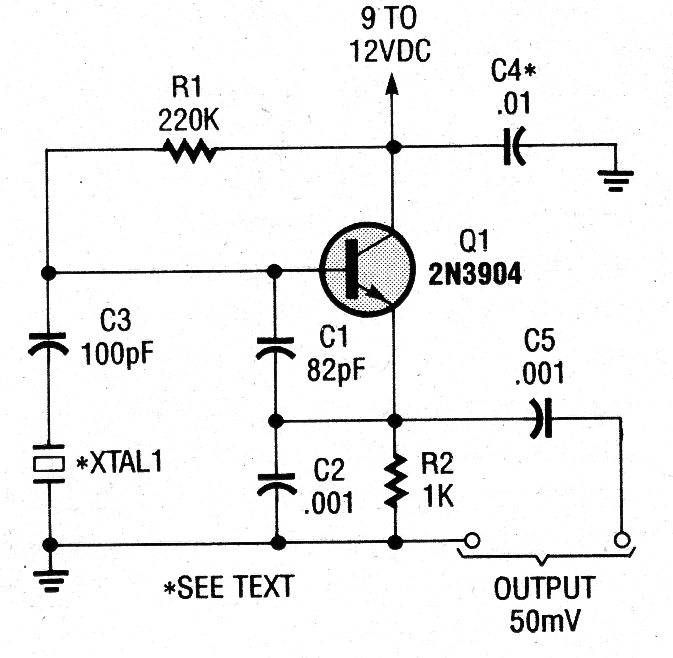

Esta configuração comum de oscilador com cristal pode gerar sinais de 1 a 20 MHz, dependendo do cristal utilizado. O transistor também pode ser o BC548. Encontramos este circuito numa documentação americana dos anos 90.
