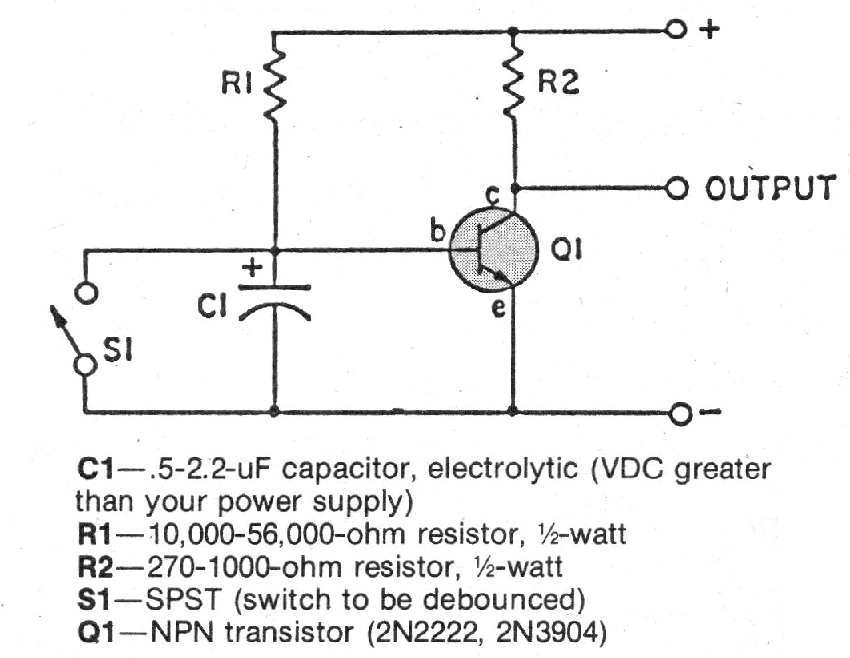

Este circuito de anti-repique ou debouncer usa um transistor para produzir pulso único quando o interruptor é acionado. O transistor conduz quando o interruptor é aberto. Encontramos esta configuração numa publicação dos anos 80.
| Clique na imagem para ampliar |
