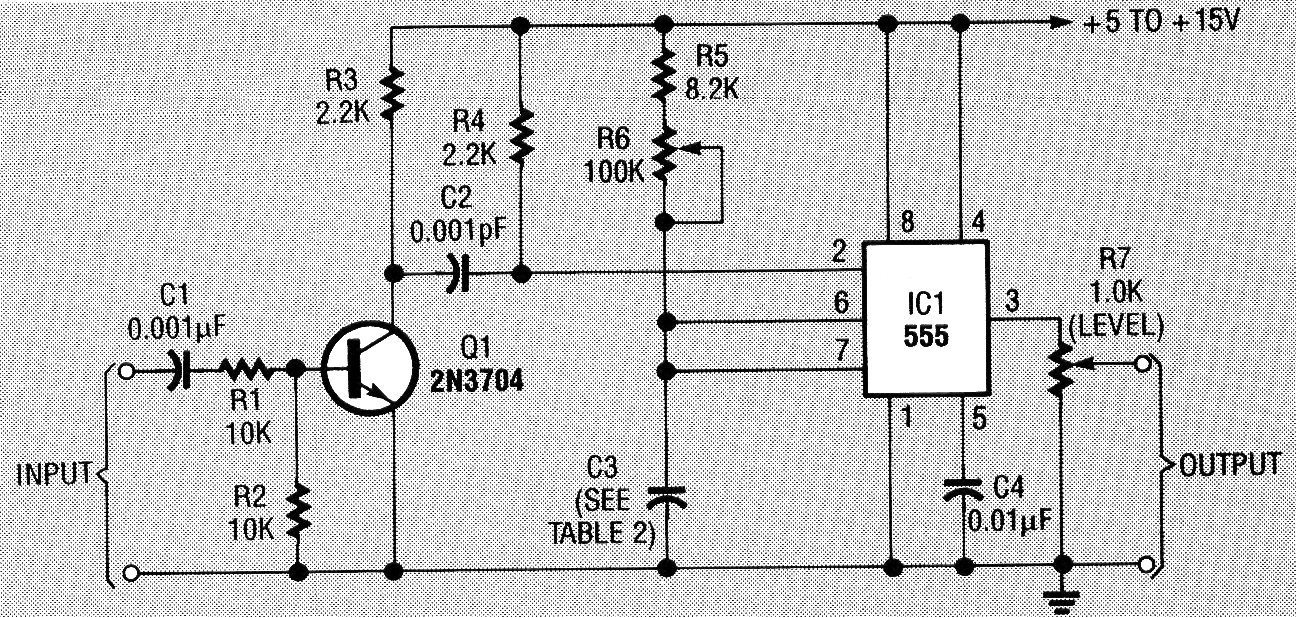

Ao ser excitado por um pulso de largura variável na entrada, este circuito produz um pulso de duração constante determinada por C2 e ajustada em R6. O transistor pode ser um BC548 e a duração mínima do pulso é determinada pelas características Dio 555, O circuito é de uma Poptronics do ano 2000.
