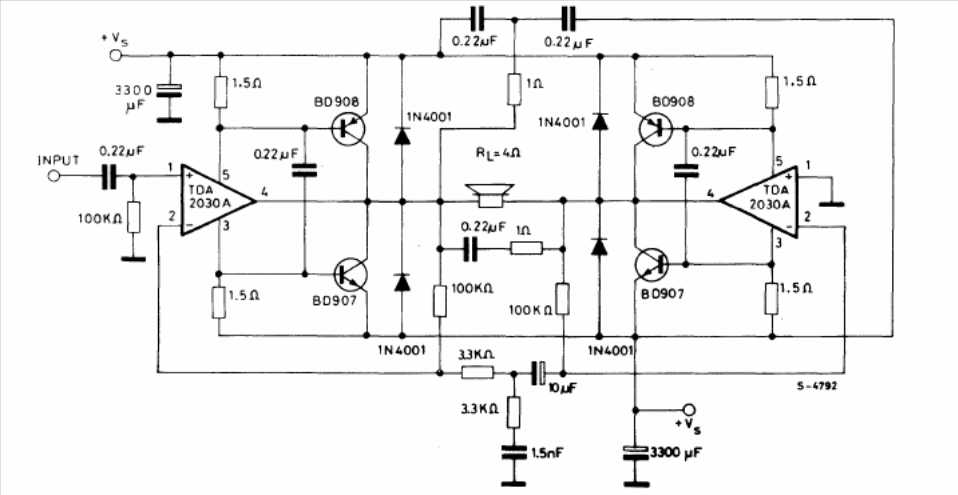

Com alimentação simétrica de 20 + 20 V, este amplificador fornece uma potência de saída de 120 W. O circuito usa transistores drivers na saída os quais podem ser substituídos por equivalentes. O circuito é do manual de circuitos integrados lineares da SGS.
| Clique na imagem para ampliar |
