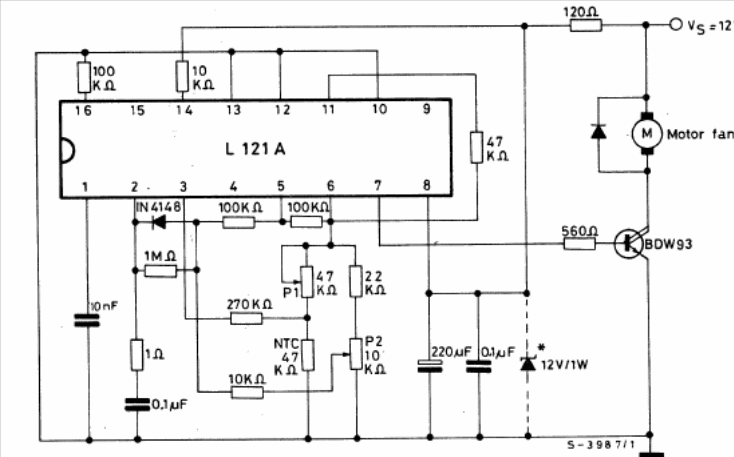

Este circuito controla um ventilador no carro, de acordo com a temperatura, acionando-o de modo automático quando a temperatura sobe. O circuito é do manual de circuitos integrados lineares da SGS de 1982. O transistor Darlington pode ser substituído por um equivalente da série TIP com pelo menos 10 A de corrente de coletor, montado em dissipador de calor.
| Clique na imagem para ampliar |
