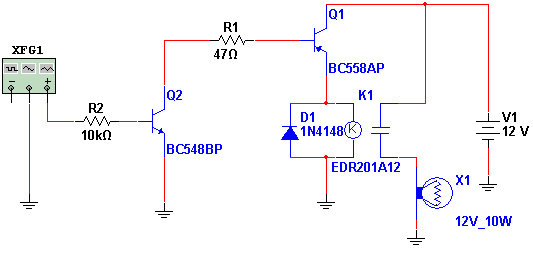

O circuito apresentado tem por finalidade excitar um relé a partir de um sinal de baixíssima corrente, como o obtido por sensores ou pelas saídas de circuitos integrados. Com menos de 100 uA podemos excitar um relé até 100 mA, tanto com alimentação de 6 V como de 12 V. Neste circuito, o acionamento se faz com a entrada no nível alto. Na simulação feita pelo Multisim, ligamos na entrada um gerador de funções para fornecer pulsos de acionamento ao circuito e assim fazer o relé fechar e abrir acendendo e apagando a lâmpada. Com isso, a ação do circuito ficará demonstrada.
![Excitador sensível de relé - 1 Excitador sensível de relé - 1](/images/stories/circuitos/ne0186_01.gif)

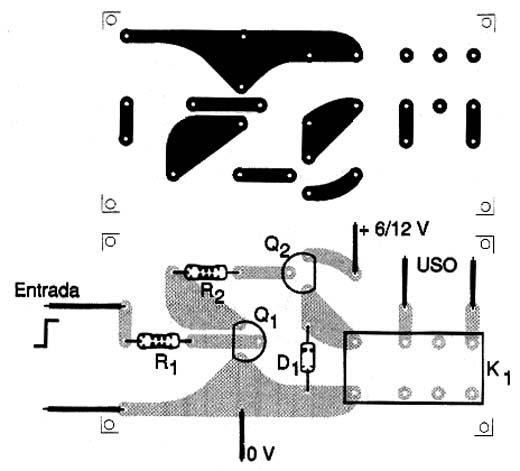

Na figura abaixo temos uma sugestão de placa de circuito impresso em que um relé DIL é utilizado. Nesta placa os nomes de R1 e R2 estão trocados. A carga máxima controlada depende dos contatos do relé.
![Sugestão de placa. Sugestão de placa.](/images/stories/circuitos/ne0186_02.jpg)
Arquivos para download: Simulação e Netlist
