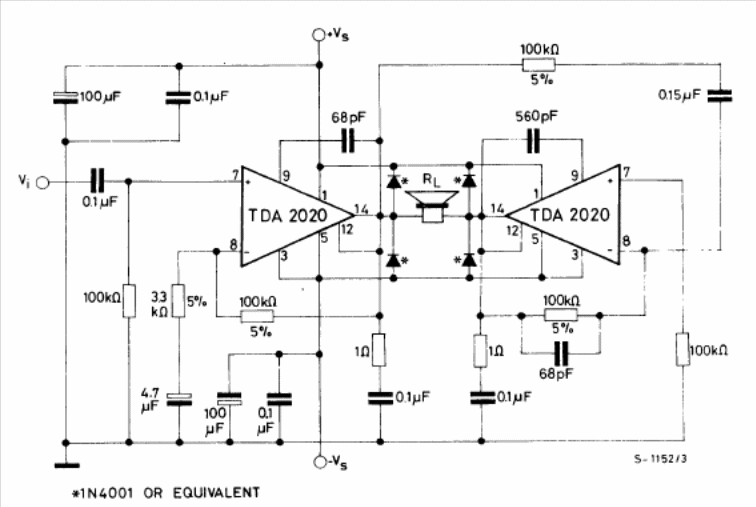

Com alimentação simétrica de 17 V e carga de 8 ohms este amplificador fornece uma potência de 30 W. O circuito é do manual de circuitos integrados lineares da SGS e tem uma distorção menor do que 1%.
| Clique na imagem para ampliar |
Com alimentação simétrica de 17 V e carga de 8 ohms este amplificador fornece uma potência de 30 W. O circuito é do manual de circuitos integrados lineares da SGS e tem uma distorção menor do que 1%.
