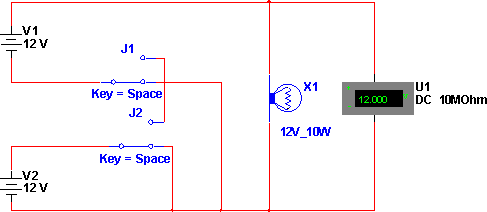

Este circuito pode ser usado como bloco básico para projetos de robótica e mecatrônica, como também pode ter finalidades didáticas. O circuito tem por finalidade fazer a comutação de duas baterias para ligação série ou paralelo, de modo a aplicar 12 V (paralelo) ou 24 V (série) numa carga simulada no Multisim 11.0. Um voltímetro é ligado em paralelo com a carga para mostrar a tensão aplicada. A tecla de espaço é usada para acionar a chave. É claro que as baterias ou fontes usadas devem ter a mesma tensão, pois em paralelo não se admite a conexão de baterias de tensões diferentes.
Comutador série-paralelo
Arquivos para download: Simulação e Netlist
