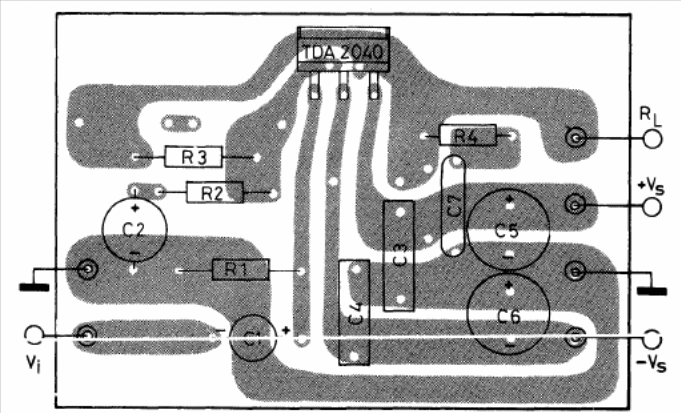

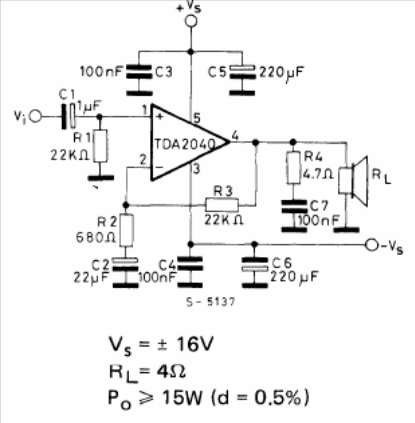

Este amplificador fornece uma potência maior que 22 W em carga de 4 ohms quando alimentado por fonte simétrica de 16 V. O circuito é do manual de circuitos integrados da SGS de 1982. A placa de circuito impresso é dada junto ao diagrama.
