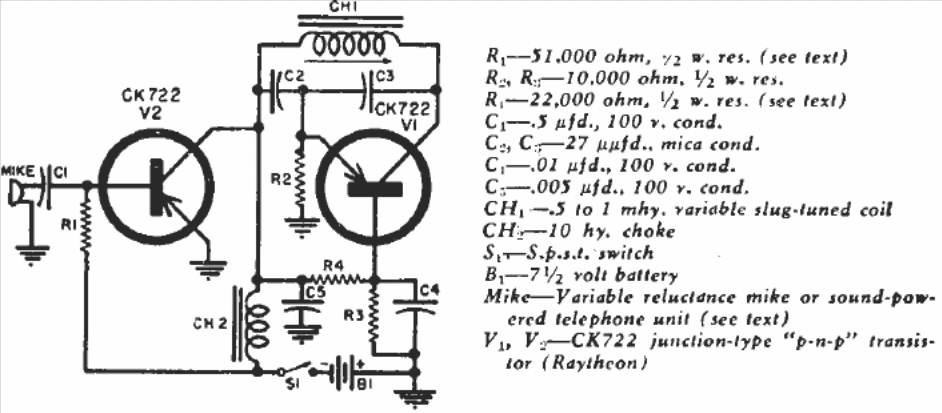

Este circuito é de um manual da Raytheon de 1950. Ele mostra como montar um transmissor de AM de curto alcance usando o então recém lançado CK722, primeiro transistor comercial do mundo. A bobina pode ser nerolada com 100 espiras de fio 28 num bastão de ferrite. Uma antena pode ser ligada ao coletor de V1.
