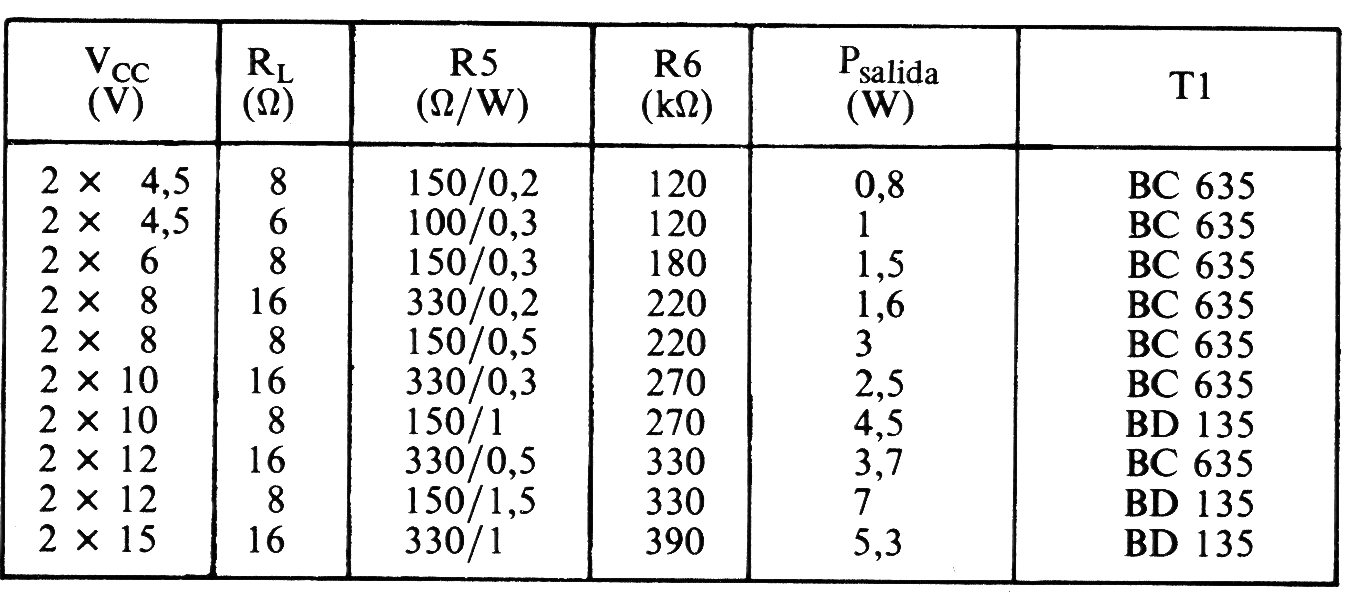

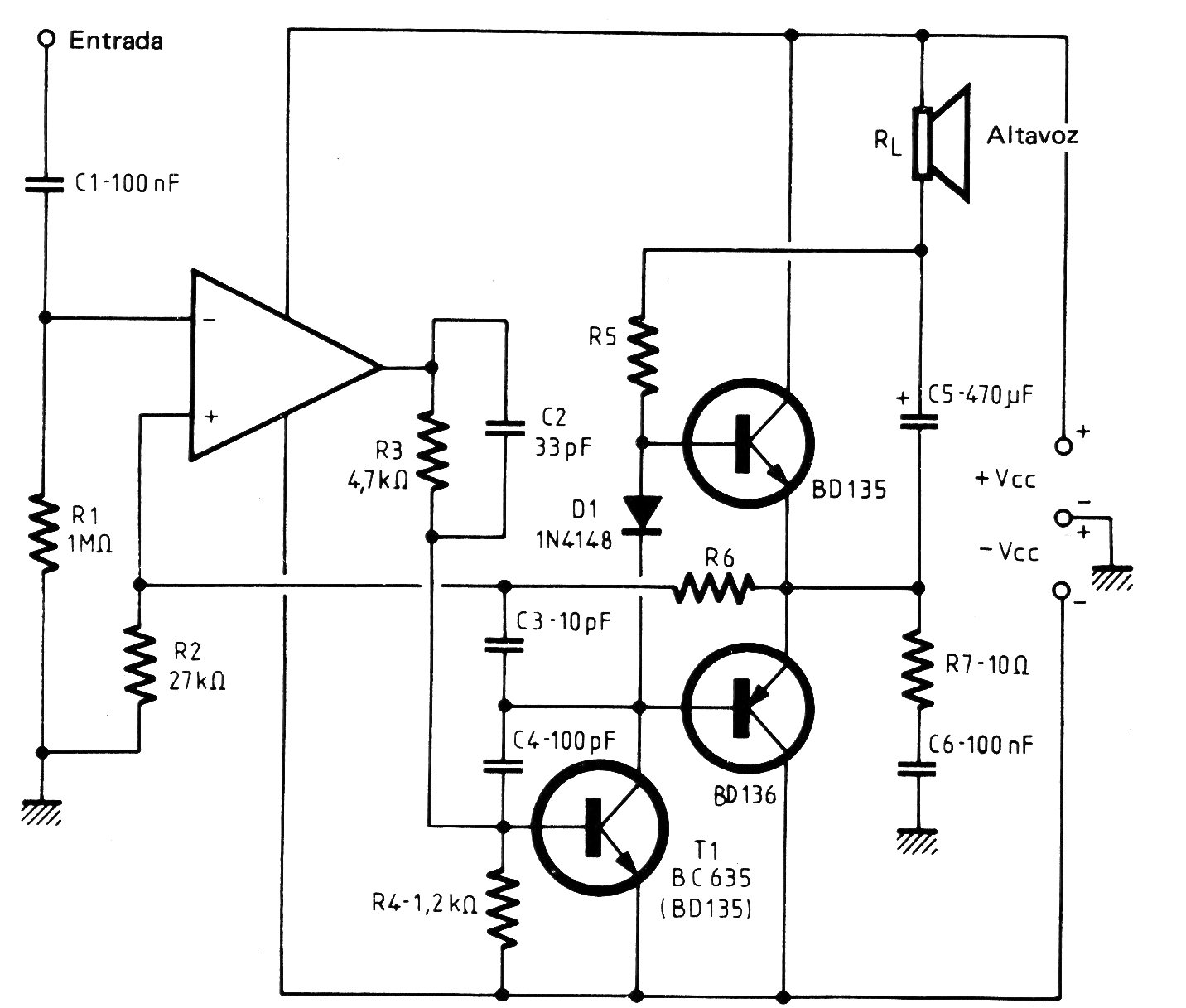

O amplificador de áudio apresentado pode usar alto-falantes de 8 a 16 ohms, com alimentação de 4,5 a 15 V. O circuito é de uma documentação francesa de 1982 e a fonte de alimentação deve ser simétrica. A tabela fornece os valores dos resistores conforme alimentação e potência.
| Clique na imagem para ampliar |
| Clique na imagem para ampliar |
