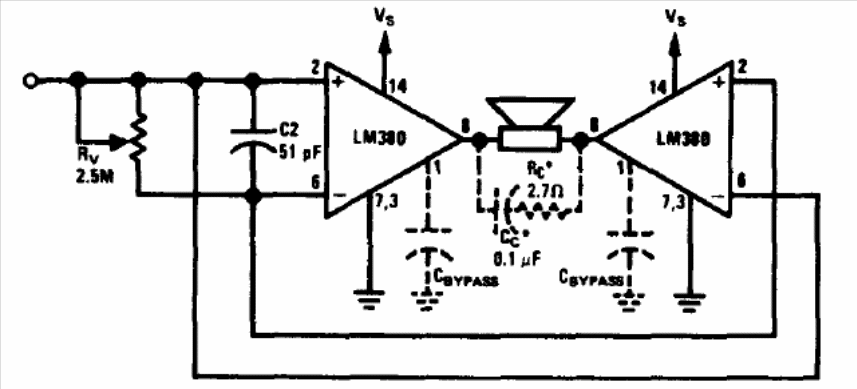

Este amplificador pode ser alimentado com tensões de 9 a 14 V fornecendo uma potência máxima de 7 W em carga de 8 ohms. O circuito é do Linear Applications Handbook da National Semiconductor de 1994. O controle de volume é do tipo em modo comum.
| Clique na imagem para ampliar |
