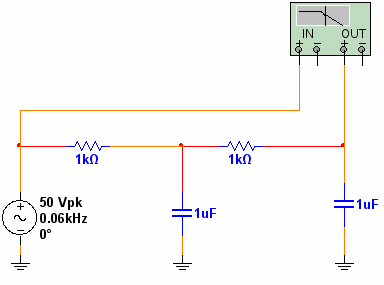

Na figura 1 temos um filtro passa-baixas RC típico com uma atenuação de 8 dB por oitava. Na simulação, ligamos ao circuito um gerador de 60 Hz e na saída o Plotter de Bode para verificação de sua curva de atenuação Evidentemente, o leitor pode alterar os valores dos componentes e analisar oa faixa de atenuação.
Figura 1 – Diagrama do filtro.

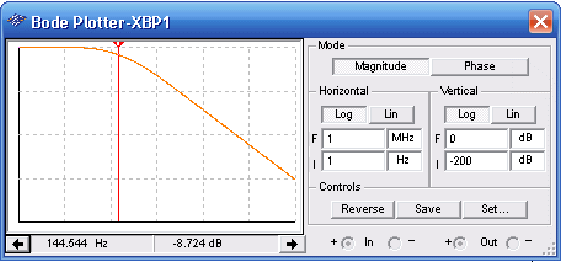

Na figura 2 temos a curva de atenuação para o filtro obtida com o Plotter de Bode do Multisim. Veja que os sinais já têm uma atenuação para 8,7 dB em 144 Hz.
Figura 2 – Curva de atenuação pelo Plotter de Bode (Bode Plotter) do Multisim.
Simulação e netlist estão disponíveis clicando aqui para utilização em outros projetos.
