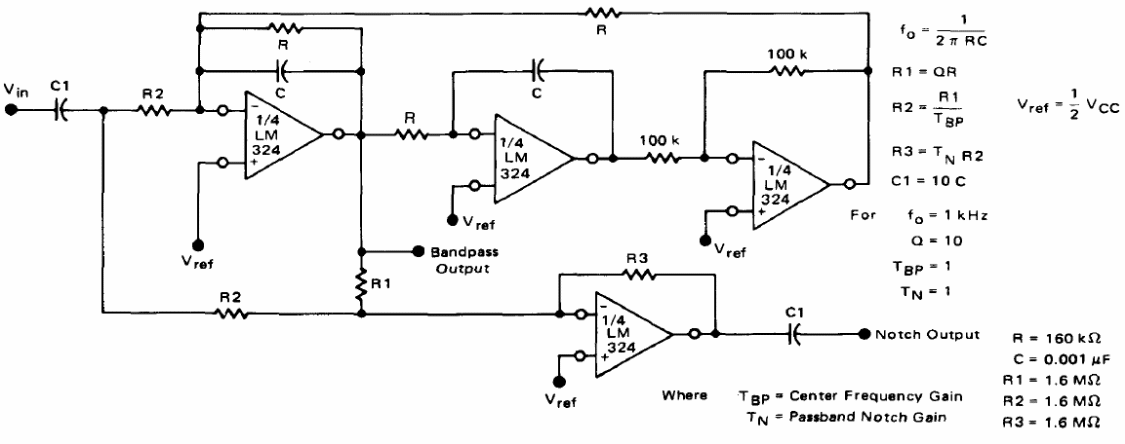

Encontramos este filtro no Linear Databook da Motorola de 1990, mas ele pode ser implementado com outros operacionais. As fórmulas junto ao diagrama permitem determinar as características do circuito para outras frequências, diferentes de 1 kHz, que é dada como exemplo.
| Clique na imagem para ampliar |
